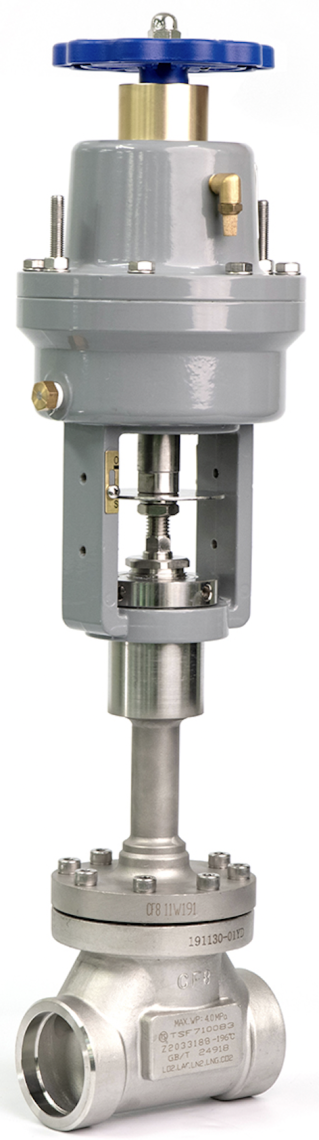

AKTUATÖRLÜ KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø15~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Hava Giriş Basıncı: 0.4 ~ 0.7 MPa |
| Bağlantı Şekli: Alın Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24918
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24918

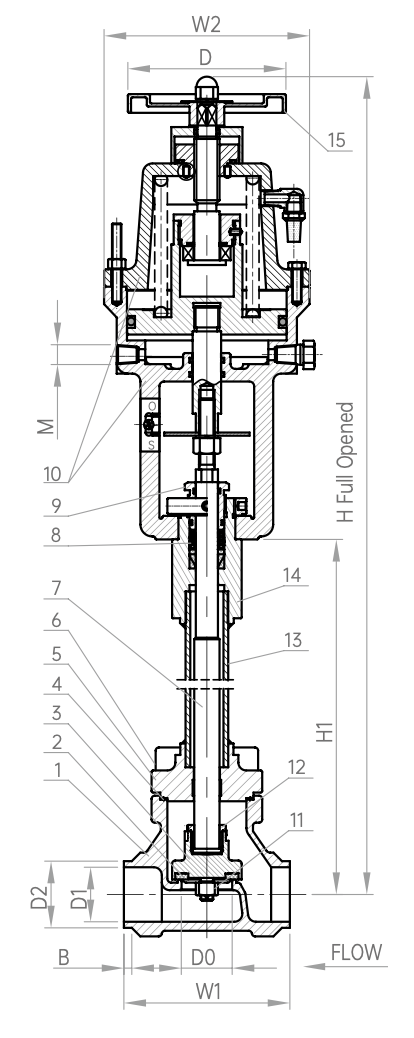

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Cıvata | S30408 | 11 | Somun | S30408 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
| 3 | Disk | S30408 | 8 | V ring | PTFE | 13 | Bağlantı Borusu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | 14 | Boğaz Contası | S30408 |
| 5 | Başlık | S30408 | 10 | Aktuatör Gövdesi & Kapağı | ZL104 | 15 | Çevirme Kolu | Y102 |
| Model No | Özellikler & Ölçüler (mm) | Maksimum Çalışma Basıncı （MPa） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | D | D0 | D1 | D2 | B | W1 | W2 | M | ||
| DJQ-15A2 | 475 | 175 | Ø100 | Ø15 | Ø17.08 | Ø21.3 | 5 | 65 | Ø130 | Rc1/4 | 2.5 |
| DJQ-20A2 | 479 | 179 | Ø100 | Ø20 | Ø22.48 | Ø26.7 | 5 | 80 | Ø130 | Rc1/4 | 2.5 |
| DJQ-25A2 | 486 | 186 | Ø100 | Ø25 | Ø27.9 | Ø33.4 | 5 | 90 | Ø130 | Rc1/4 | 2.5 |
| DJQ-32A2 | 500 | 200 | Ø100 | Ø32 | Ø36 | Ø42.2 | 5 | 105 | Ø130 | Rc1/4 | 2.5 |
| DJQ-40A2 | 577 | 223 | Ø125 | Ø40 | Ø43 | Ø48.3 | 5 | 120 | Ø160 | Rc1/4 | 2.5 |
| DJQ-50A2 | 587 | 233 | Ø125 | Ø50 | Ø55 | Ø60.3 | 5 | 140 | Ø160 | Rc1/4 | 2.5 |
| DJQ-15K2 | 475 | 175 | Ø100 | Ø15 | Ø14 | Ø18 | 5 | 65 | Ø130 | Rc1/4 | 2.5 |
| DJQ-20K2 | 479 | 179 | Ø100 | Ø20 | Ø20 | Ø25 | 5 | 80 | Ø130 | Rc1/4 | 2.5 |
| DJQ-25K2 | 486 | 186 | Ø100 | Ø25 | Ø27 | Ø32 | 5 | 90 | Ø130 | Rc1/4 | 2.5 |
| DJQ-32K2 | 500 | 200 | Ø100 | Ø32 | Ø32 | Ø38 | 5 | 105 | Ø130 | Rc1/4 | 2.5 |
| DJQ-40K2 | 577 | 223 | Ø125 | Ø40 | Ø39 | Ø45 | 5 | 120 | Ø160 | Rc1/4 | 2.5 |
| DJQ-50K2 | 587 | 233 | Ø125 | Ø50 | Ø51 | Ø57 | 5 | 140 | Ø160 | Rc1/4 | 2.5 |
