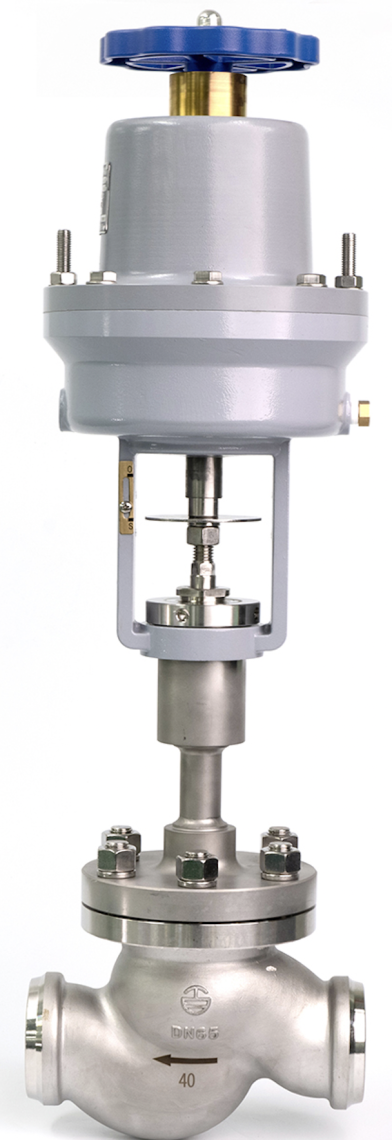

AKTUATÖRLÜ KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø65~Ø100 |
| Dizayn Sıcaklığı：-196℃ ~+75℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Hava Giriş Basıncı: 0.4 ~ 0.7 MPa |
| Bağlantı Şekli: Alın Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24918
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24918

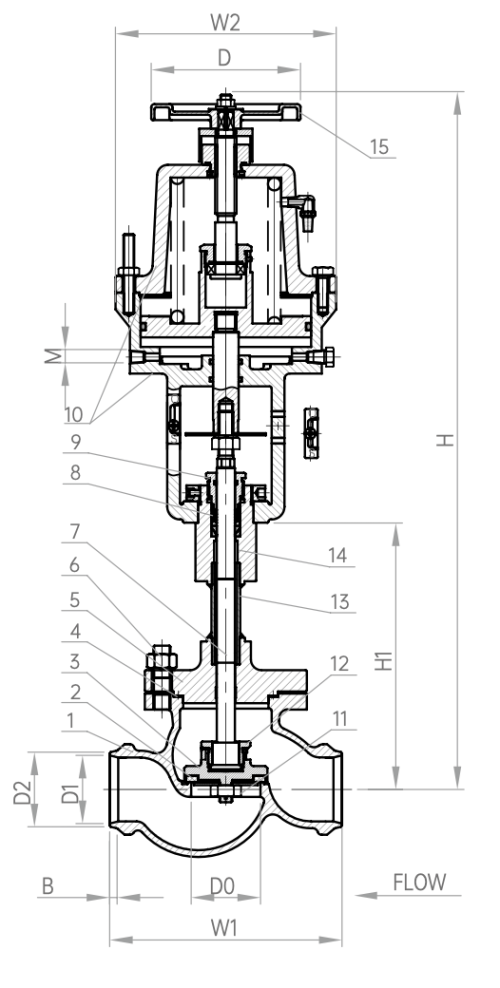

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Cıvata | S30408 | 11 | Somun | S30408 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
| 3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | 14 | Boğaz Contası | S30408 |
| 5 | Başlık | S30408 | 10 | Aktuatör Gövdesi & Kapağı | ZL104 | 15 | Çevirme Kolu | Y102 |
| Model No | Özellikler & Ölçüler (mm) | Maksimum Çalışma Basıncı（MPa） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | D | D0 | D1 | D2 | B | W1 | W2 | M | ||
| DJQ-65B2 | 673 | 250 | Ø65 | Ø70 | Ø76 | Ø140 | 7 | 216 | 207 | Rc1/4 | 2.5 |
| DJQ-80B2 | 798 | 319 | Ø80 | Ø81 | Ø89 | Ø200 | 8 | 241 | 250 | Rc1/4 | 2 |
| DJQ-100B2 | 798 | 319 | Ø100 | Ø100 | Ø108 | Ø200 | 9 | 292 | 250 | Rc1/4 | 1.6 |
