Özellikler |
---|
PN:4.0 MPa |
DN: Ø65~Ø100 |
Dizayn Sıcaklığı:-196℃ ~+75℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Hava Giriş Basıncı: 0.4 ~ 0.7 MPa |
Bağlantı Şekli: Soket Kaynaklı |

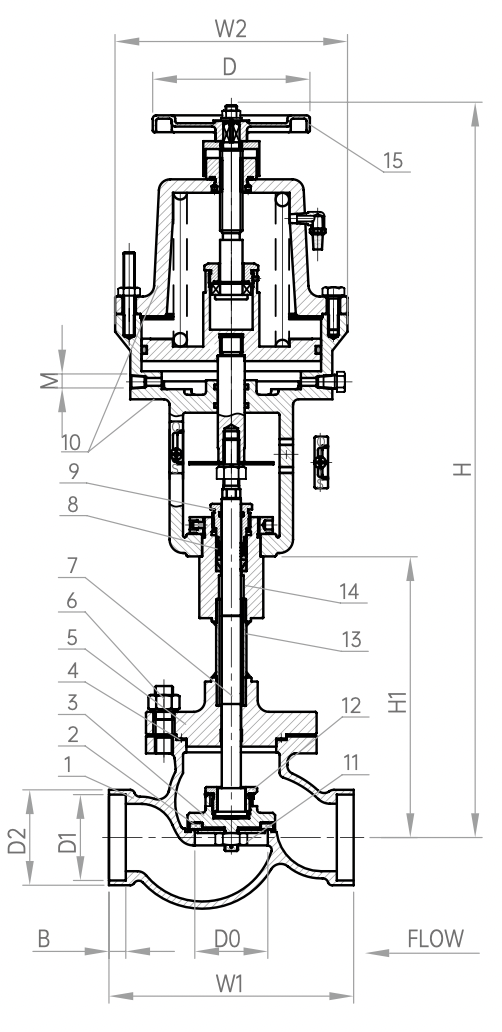

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Gövde | CF8 | 6 | Cıvata | S30408 | 11 | Somun | S30408 |
2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | 14 | Boğaz Contası | S30408 |
5 | Başlık | S30408 | 10 | Aktuatör Gövdesi & Kapağı | ZL104 | 15 | Çevirme Kolu | Y102 |
Model No. | Özellikler & Ölçüler (mm) | Maksimum Çalışma Basıncı(MPa) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
H | H1 | D | D0 | D1 | D2 | B | W1 | W2 | M | ||
DJQ-65C2 | 673 | 250 | Ø65 | Ø76.5 | Ø85 | Ø140 | 7 | 216 | 207 | Rc1/4 | 2.5 |
DJQ-80C2 | 798 | 319 | Ø80 | Ø89.5 | Ø103 | Ø200 | 8 | 241 | 250 | Rc1/4 | 2.0 |
DJQ-100C2 | 798 | 319 | Ø100 | Ø109 | Ø120 | Ø200 | 9 | 292 | 250 | Rc1/4 | 1.6 |
