Özellikler |
---|
Model No: DJQ-150 |
PN:4.0 MPa |
DN: Ø150 |
Dizayn Sıcaklığı:-196℃ ~+75℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Hava Giriş Basıncı: 0.4 ~ 0.7 MPa |
Bağlantı Şekli: Alın Kaynaklı |

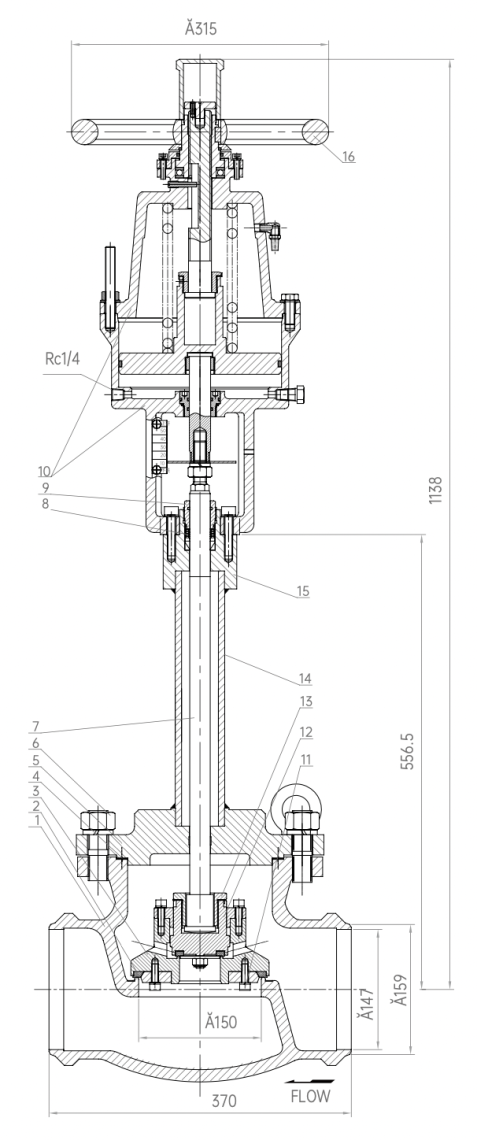

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Gövde | CF8 | 6 | Cıvata | S30408 | 11 | Somun | S30408 |
2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | 14 | Boğaz Contası | S30408 |
5 | Başlık | S30408 | 10 | Aktuatör Gövdesi & Kapağı | ZL104 | 15 | Çevirme Kolu | Y102 |
