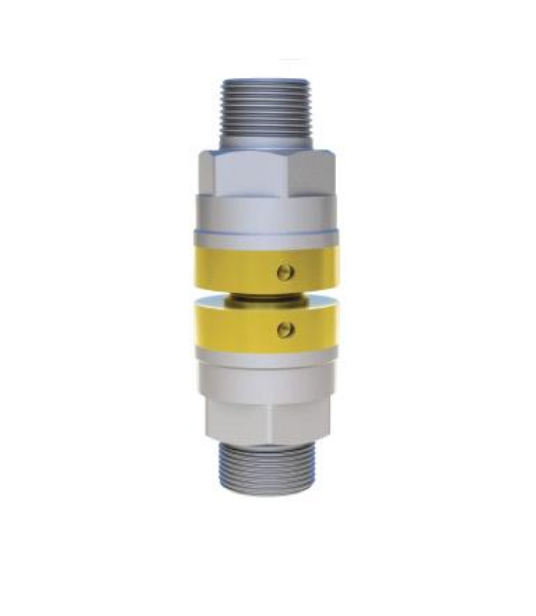

BREAKAWAY KAPLİN PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø15~Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Thread Bağlantı Şekli |

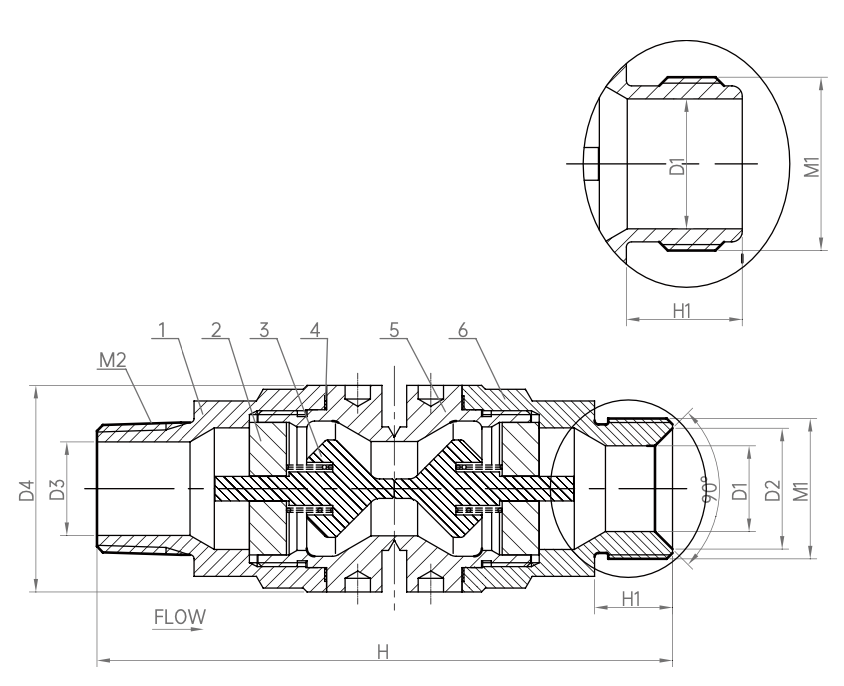

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Bağlantı A | S30408 | 3 | Valve Trim | HPb59-1 | 5 | Gövde | S30408 |
| 2 | Yay Yatağı | HPb59-1 | 4 | Rondela | Modified PTFE | 6 | Bağlantı B | S30408 |
| Model No | Özellikler & Ölçüler (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | D1 | D2 | D3 | D4 | M1 | M2 | |
| LDQ-15 | 144 | 20 | 15 | 23 | 16 | 53 | M27x2 | NPT 3/4 |
| LDQ-15A | 140 | 20 | 15 | 23 | 14 | 53 | M27x2 | NPT 1/2 |
| LDQ-25 | 148 | 20 | 22 | 31 | 24 | 53 | M36x2 | NPT 1 |
| LDQ-25A3 | 150 | 22.5 | 24 | -- | 24 | 53 | 1 5/16-12UN | NPT 1 |
