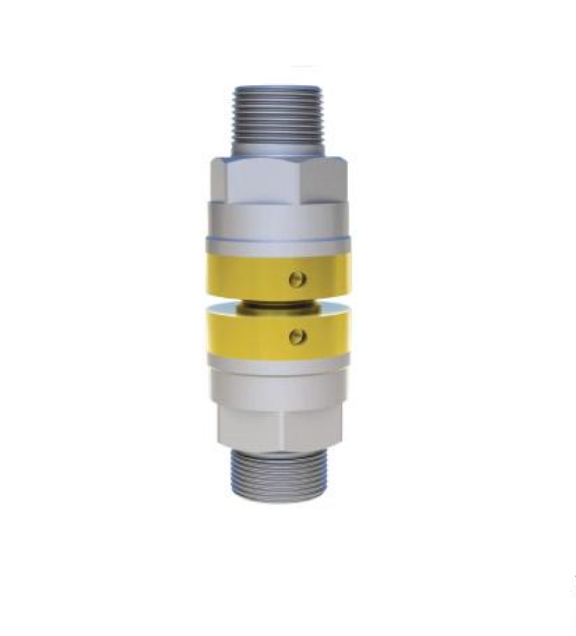

BREAKAWAY KAPLİN PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Thread Bağlantı Şekli |

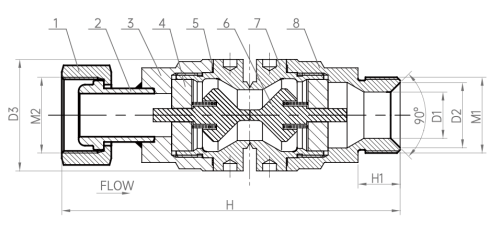

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Altıgen Somun | HPb59-1 | 4 | Yay Yatağı | HPb59-1 | 7 | Gövde | S30408 |
| 2 | Bağlantı Borusu | S30408 | 5 | Rondela | Modified PTFE | 8 | Bağlantı B | S30408 |
| 3 | Bağlantı A | S30408 | 6 | Valve Trim | HPb59-1 | |||
| Model No | Özellikler & Ölçüler (mm) | ||||||
|---|---|---|---|---|---|---|---|
| L | L1 | D1 | D2 | D3 | M1 | M2 | |
| LDQ-25A | 161 | 20 | 22 | 31 | 53 | M36x2 | M36x2 |
| LDQ-25A2 | 161 | 20 | 22 | 31 | 53 | M36x1.5 | M36x1.5 |
