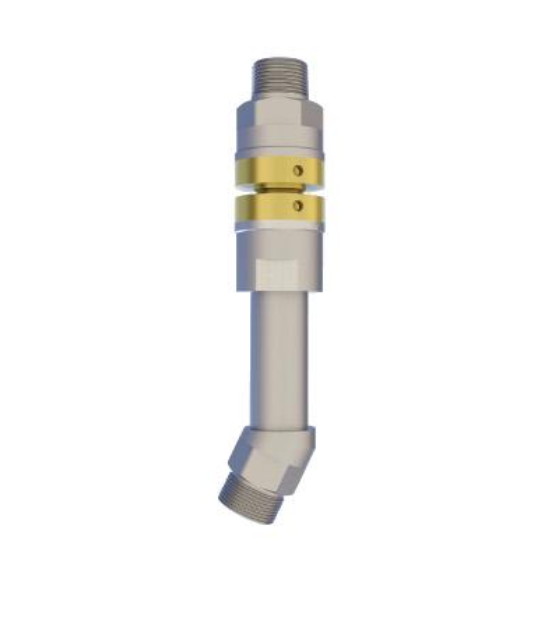

BREAKAWAY KAPLİN PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Thread Bağlantı Şekli |

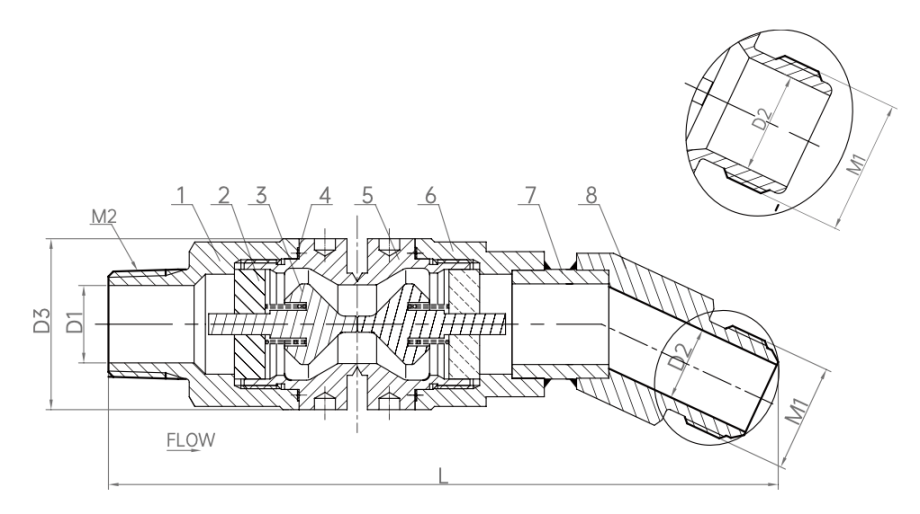

| Malzemeler | |||||
|---|---|---|---|---|---|
| 1 | Bağlantı A | S30408 | 5 | Gövde | S30408 |
| 2 | Yay Yatağı | HPb59-1 | 6 | Bağlantı B | S30408 |
| 3 | Valve Trim | HPb59-1 | 7 | Bağlantı Borusu | S30408 |
| 4 | Rondela | Modified PTFE | 8 | Bağlantı C | S30408 |
| Model No | Özellikler & Ölçüler (mm) | ||||||
|---|---|---|---|---|---|---|---|
| C | L | D1 | D2 | D3 | M1 | M2 | |
| LDQ-25B | 155° | 267 | 24 | 22 | 53 | M36x2 | NPT 1 |
| LDQ-25B2 | 155° | 208 | 24 | 23 | 53 | 1 5/16-12UN | NPT 1 |
