Özellikler |
---|
PN:4.0 MPa |
DN: Ø40 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bağlantı Şekli: Alın Kaynaklı |

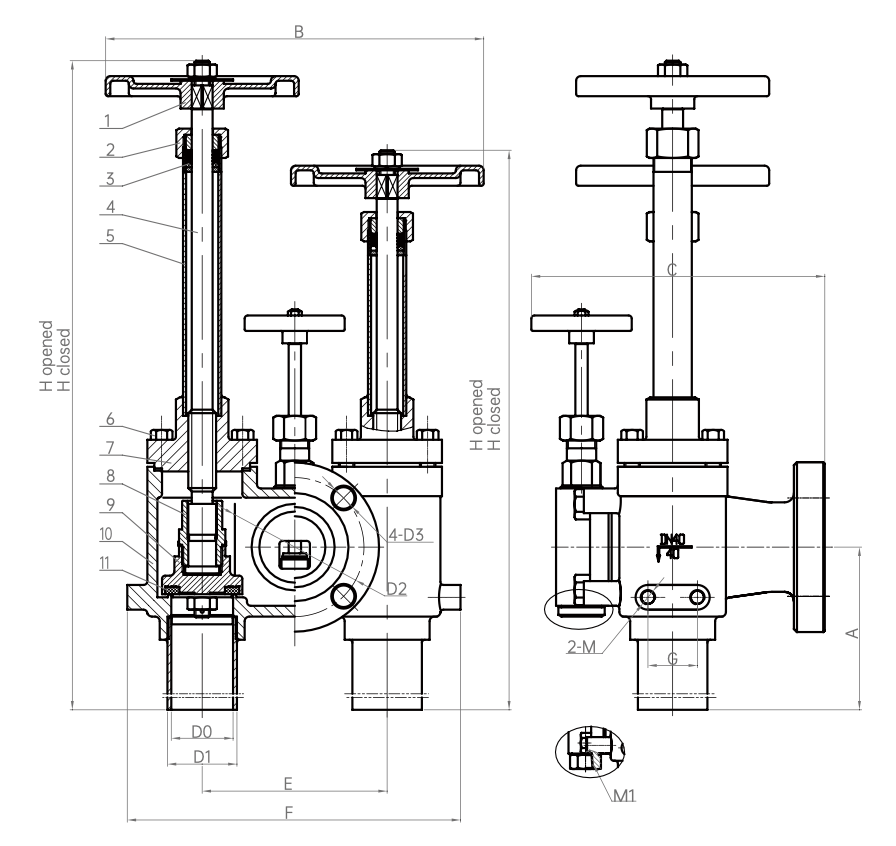

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Çevirme Kolu | Y102 | 5 | Bağlantı Borusu | S30408 | 9 | Disk | S30408 |
2 | Boğaz Somunu | S30408 | 6 | Cıvata | S30408 | 10 | Gövde | CF8 |
3 | Rondela | PTFE | 7 | Başlık | CF8 | 11 | Yatak Contası | PCTFE |
4 | Hareketli Mil | 30408 | 8 | Bağlantı Somunu | S30408 |
Model No | Özellikler & Ölçüler (mm) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
H Açık | H Kapalı | H1 Açık | H1 Kapalı | A | B | C | D0 | D1 | D2 | D3 | M | M1 | E | F | G | |
DJC-40 | 475 | 455 | 416 | 397 | 140 | 245 | 190 | 40 | 45.5 | 90 | 14 | M10 | -- | 12 | 216 | 32 |
DJC-40B | 475 | 455 | 416 | 397 | 140 | 245 | 190 | 42.76 | 48.3 | 90 | 14 | M10 | -- | 12 | 216 | 32 |
DJC-40C | 475 | 455 | 416 | 397 | 140 | 245 | 190 | 40 | 45.5 | 90 | 14 | M10 | NPT1/4 | 12 | 216 | 32 |
