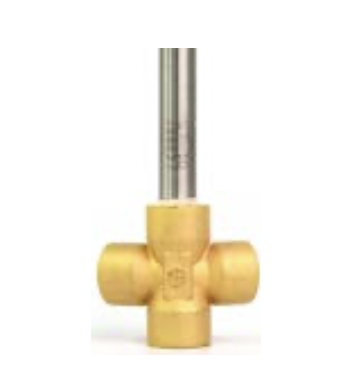

DÖRT ÇIKIŞLI BAĞLANTI
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10 |
| Dizayn Sıcaklığı：-196℃ ~+85℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Malzemeler | ||
|---|---|---|
| 1 | Gövde | HPb59-1 |
| 2 | Boru | S30408 |

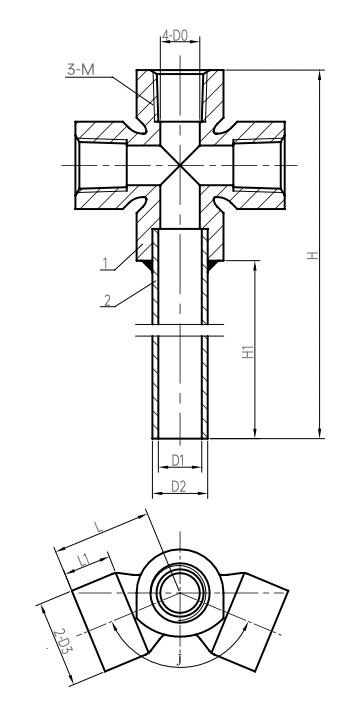

| Model No. | Özellikler & Ölçüler (mm) | Ağırlık (kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | D0 | D1 | D2 | D3 | L | L1 | M | J | ||
| ST-10 | 125 | 77 | Ø10 | Ø10 | Ø13.5 | Ø22 | 25 | 12 | NPT1/4 | 135 | 0.21 |
| ST-10B | 95 | 57 | Ø10 | Ø10 | Ø14 | Ø22 | 19 | 7 | NPT1/4 | 160 | 0.21 |
| ST-10B2 | 162 | 124 | Ø10 | Ø10 | Ø14 | Ø22 | 19 | 7 | NPT1/4 | 160 | 0.22 |
| ST-10B3 | 142 | 104 | Ø10 | Ø10 | Ø14 | Ø22 | 19 | 7 | NPT1/4 | 160 | 0.21 |
| ST-10C | 105 | 57 | Ø10 | Ø10 | Ø13.5 | Ø22 | 25 | 12 | NPT1/4 | 135 | 0.21 |
| ST-10C1 | 118 | 70 | Ø10 | Ø10 | Ø13.5 | Ø22 | 25 | 12 | NPT1/4 | 135 | 0.22 |
| ST-10D | 122 | 74 | Ø10 | Ø10 | Ø14 | Ø22 | 25 | 12 | NPT1/4 | 135 | 0.21 |
