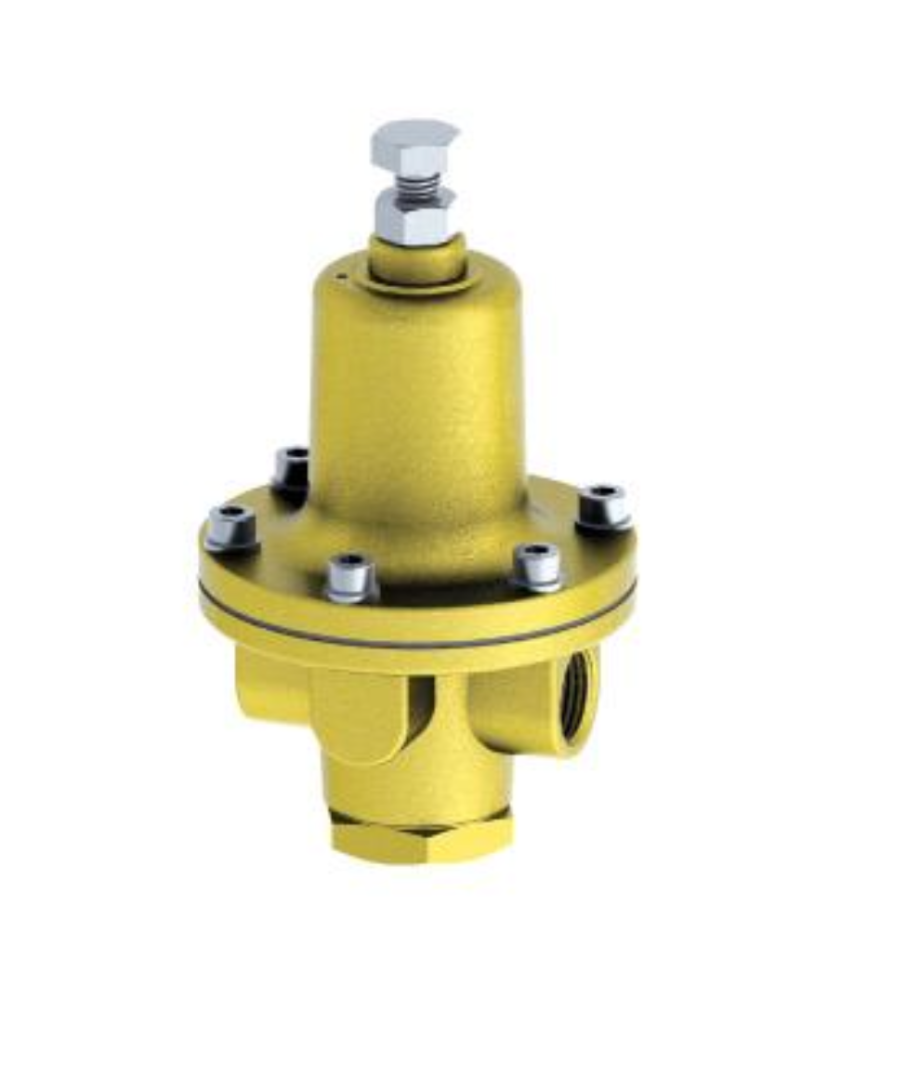

Parameters |
---|
DN: Ø15 |
Dizayn Sıcaklığı:-196℃ ~+85℃ |
Akışkan: NG, O2, N2, Ar |
Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Kör Tapa | C36000 | 7 | İnce Diyafram | PTFE | 13 | Cushion Block | C36000 |
2 | Rondela | PTFE | 8 | Diyafram | QSn6.5-0.1 | 14 | Rondela | PTFE |
3 | Küçük Yay | S30210 | 9 | Başlık | C37700 | 15 | Ejector Bar | C36000 |
4 | Gövde | C37700 | 10 | Büyük Yay | S30210 | 16 | O Ring | FKM |
5 | Disk | C36000 | 11 | Yay Pedi | S30408 | |||
6 | Yatak Contası | FKM | 12 | Ayar Vidası | S30408 |
Model No | Özellikler & Ölçüler (mm) | Nominal Basınç (MPa) | Basınç Ayar Aralığı (MPa) | |||||
---|---|---|---|---|---|---|---|---|
H1 | H2 | W1 | W2 | M | Cv | |||
TZ-15.99.01 | 134 | 35 | 72 | Ø92 | NPT1/2 | 3.1 | PN=4.0 | P2=0.35~1.4 |
TZ-15.99.02 | 134 | 35 | 72 | Ø92 | NPT1/2 | 3.1 | PN=4.0 | P2=1.41~2.0 |
TZ-15.99.03 | 134 | 35 | 72 | Ø92 | NPT1/2 | 3.1 | PN=4.0 | P2=2.01~3.0 |
