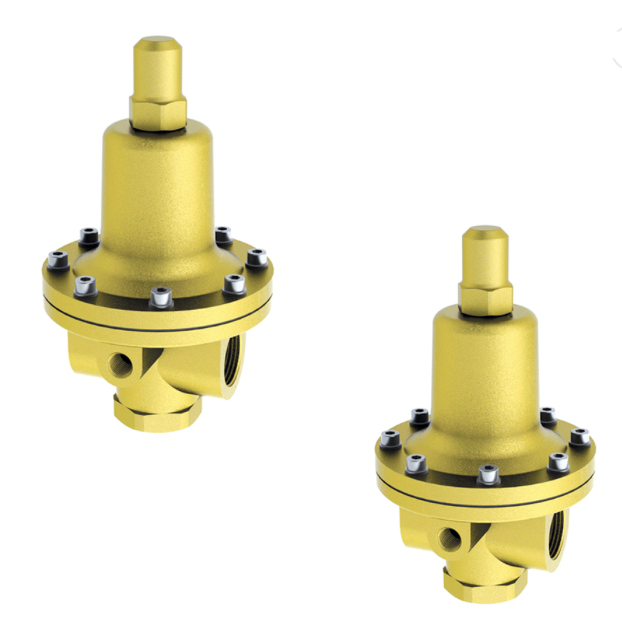

Parameters |
DN: Ø25 |
Dizayn Sıcaklığı:-40℃ ~+85℃ |
Akışkan: NG, O2, N2, Ar |

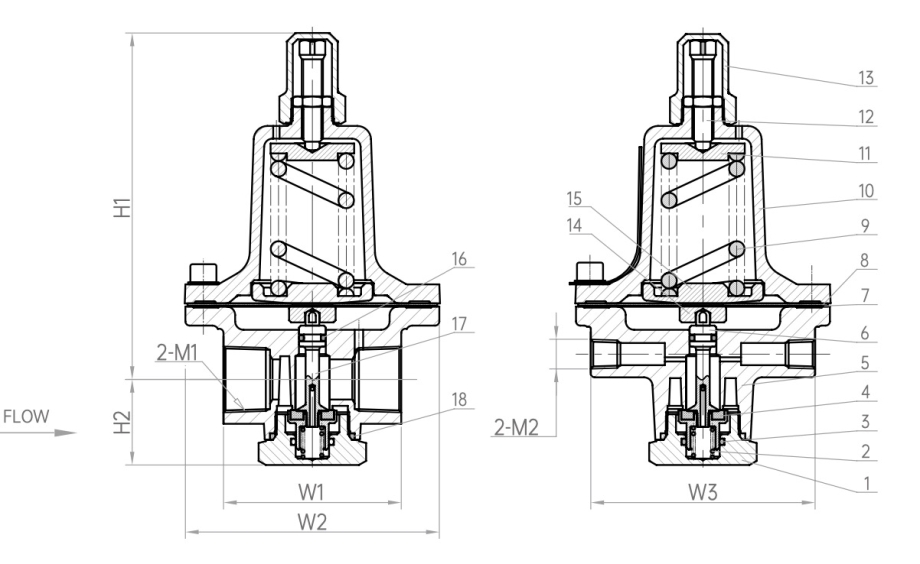

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Kör Tapa | C36000 | 7 | İnce Diyafram | PTFE | 13 | Kapak | C36000 |
2 | Küçük Yay | S30210 | 8 | Diyafram | QSn6.5-0.1 | 14 | Boğaz Somunu | C36000 |
3 | O Ring | FKM | 9 | Yay | S30210 | 15 | Yay Alt Pedi | C36000 |
4 | Yatak Contası | FKM | 10 | Başlık | C37700 | 16 | Rondela | PTFE |
5 | Gövde | C37700 | 11 | Yay Pedi | C36000 | 17 | Ejector Bar | C36000 |
6 | Ejector Bar | C36000 | 12 | Ayar Vidası | S30408 | 18 | Rondela | PTFE |
Model No | Özellikler & Ölçüler (mm) | Nominal Basınç (MPa) | Basınç Ayar Aralığı (MPa) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
H1 | H2 | W1 | W2 | W3 | M1 | M2 | Cv | |||
TZ-25.99.01 | 164 | 40.5 | 84 | Ø120 | 106 | NPT 1 | NPT1/4 | 5.5 | PN=4.0 | P2=0.35~1.4 |
TZ-25.99.02 | 164 | 40.5 | 84 | Ø120 | 106 | NPT 1 | NPT1/4 | 5.5 | PN=4.0 | P2=1.41~2.0 |
TZ-25.99.03 | 164 | 40.5 | 84 | Ø120 | 106 | NPT 1 | NPT1/4 | 5.5 | PN=4.0 | P2=2.01~3.0 |
