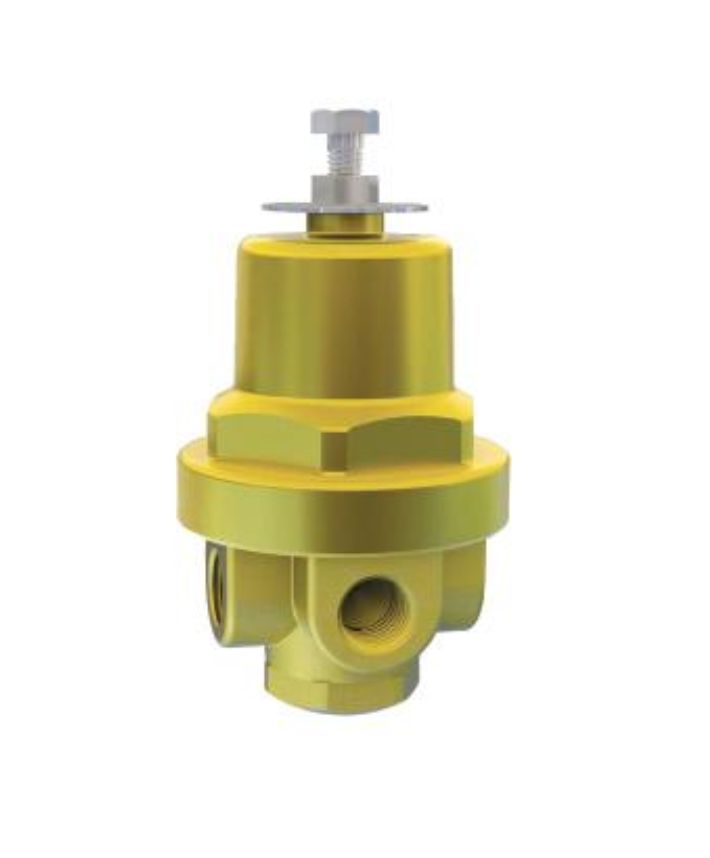

Parameters |
---|
PN:4.0 MPa |
DN: Ø15 |
Dizayn Sıcaklığı:-196℃ ~+85℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

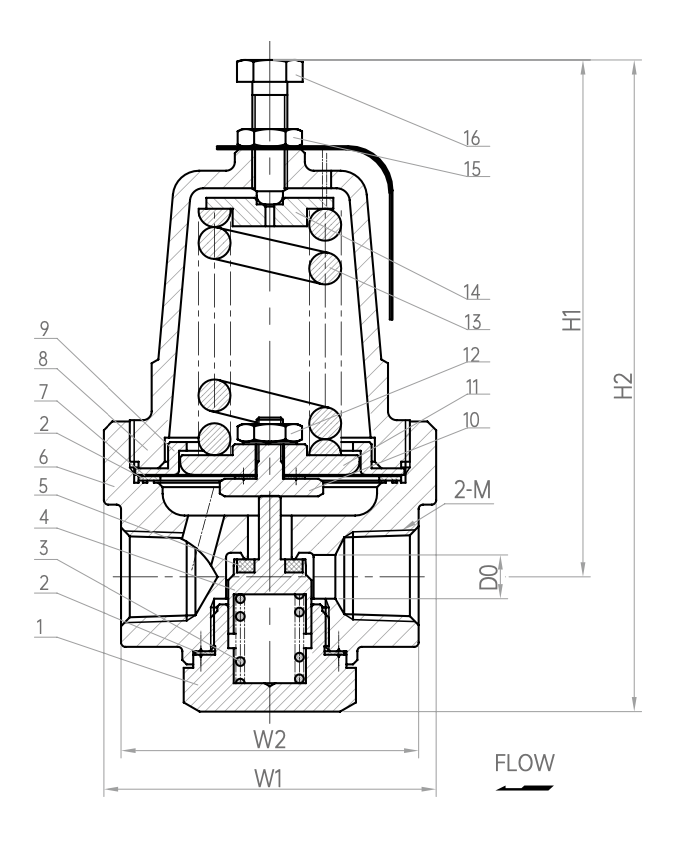

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Alt Kapak | C36000 | 7 | Diyafram | QSn6.5-0.1 | 13 | Yay | S30210 |
2 | Yatak Contası | D#9000 | 8 | Başlık | C37700 | 14 | Yay Kapağı | C36000 |
3 | Alt Kapak | S30210 | 9 | Boğaz Ringi | H62 | 15 | Somun | S30408 |
4 | Disk | C36000 | 10 | Üst Kapak | C36000 | 16 | Ayar Vidası | S30408 |
5 | Yatak Contası | PTFE+MoS2 | 11 | Plate | C36000 | |||
6 | Gövde | C37700 | 12 | Somun | S30408 |
Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı (MPa) | ||||||
---|---|---|---|---|---|---|---|---|
H1 | H2 | W1 | W2 | M | D0 | Cv | ||
TS-15 | 113 | 144 | Ø76 | 68 | NPT1/2 | Ø10 | 3.2 | P2=0.2~1.6 |
TS-15A | 113 | 144 | Ø76 | 68 | NPT1/2 | Ø10 | 3.2 | P2=1.6~3.0 |
TS-15A1 | 113 | 144 | Ø76 | 68 | NPT1/2 | Ø10 | 3.2 | P2=3.0~3.5 |
