HAVA AKTUATÖRLÜ KRİYOJENİK GLOB VALF PN16
| Özellikler |
|---|
| PN：1.6 MPa |
| DN: Ø15~Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+75℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Hava Giriş Basıncı: 0.4 ~ 0.7 MPa |
| Bağlantı Şekli: Soket Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24918
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24918

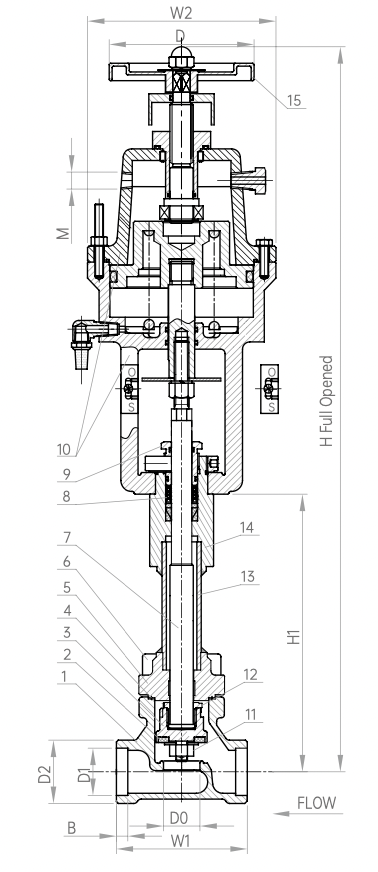

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Cıvata | S30408 | 11 | Somun | S30408 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
| 3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | 14 | Boğaz Contası | S30408 |
| 5 | Başlık | S30408 | 10 | Aktuatör Gövdesi & Kapağı | ZL104 | 15 | Çevirme Kolu | Y102 |
| Model No | Özellikler & Ölçüler (mm) | Maksimum Çalışma Basıncı（MPa） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | D | D0 | D1 | D2 | B | W1 | W2 | M | ||
| DJQC-15 | 488 | 175 | Ø100 | Ø15 | Ø18.5 | Ø29.5 | 6 | 65 | Ø130 | Rc1/4 | 1.6 |
| DJQC-20 | 492 | 179 | Ø100 | Ø20 | Ø25.5 | Ø36 | 8 | 80 | Ø130 | Rc1/4 | 1.6 |
| DJQC-25 | 499 | 186 | Ø100 | Ø25 | Ø32.5 | Ø43.5 | 8 | 90 | Ø130 | Rc1/4 | 1.6 |
