KRİYOJENİK 3 YOLLU VANA-BORULU TİP PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

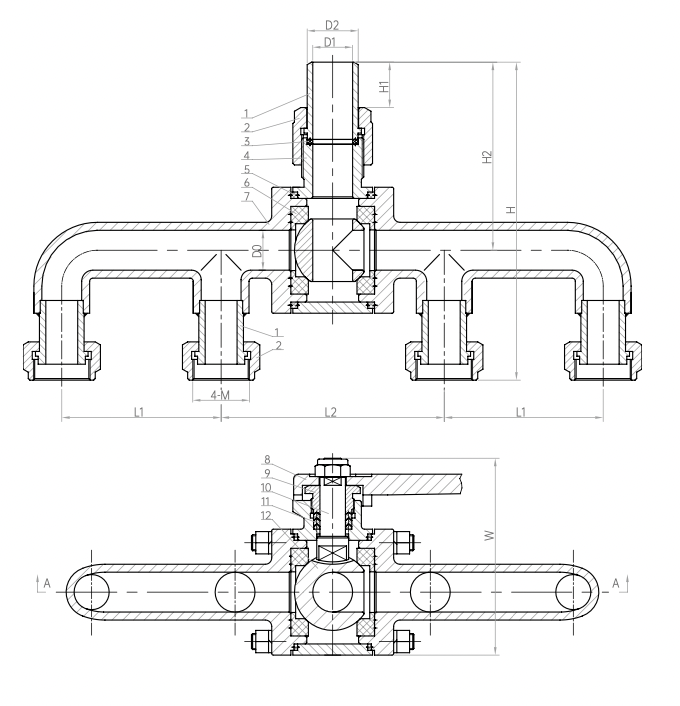

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Boru | S30408 | 5 | Rondela | PTFE | 9 | Boğaz Somunu | HPb59-1 |
| 2 | Somun | HPb59-1 | 6 | Küre Yatağı | PTFE+C | 10 | Hareketli Mil | S30408 |
| 3 | Yatak Contası | PTFE | 7 | Başlık | CF8 | 11 | Yatak Contası | PTFE |
| 4 | Gövde | CF8 | 8 | Açma-Kapatma Kolu | CF8 | 12 | Küre | S30408 |
| Model No | Özellikler & Ölçüler (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | H2 | W | D0 | D1 | D2 | L1 | L2 | M | |
| DQS-25S2 | 199.5 | 28.5 | 118 | 123.5 | Ø25 | Ø25 | Ø32 | 100 | 140 | M36×2 |
