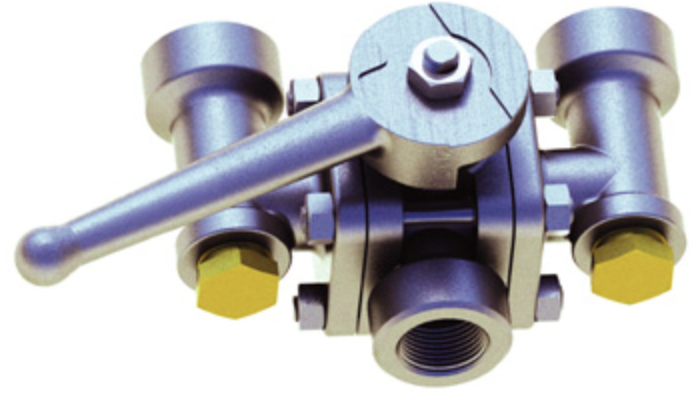

KRİYOJENİK 3 YOLLU VANA PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø15 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

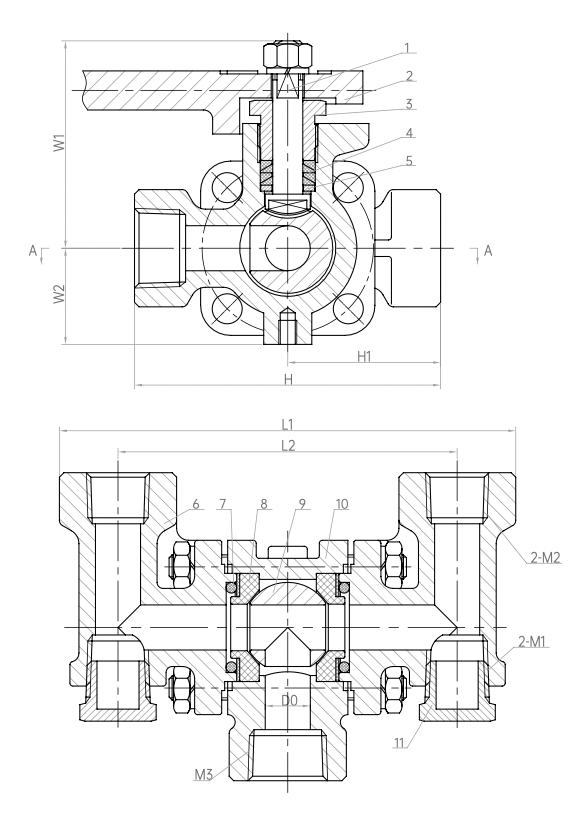

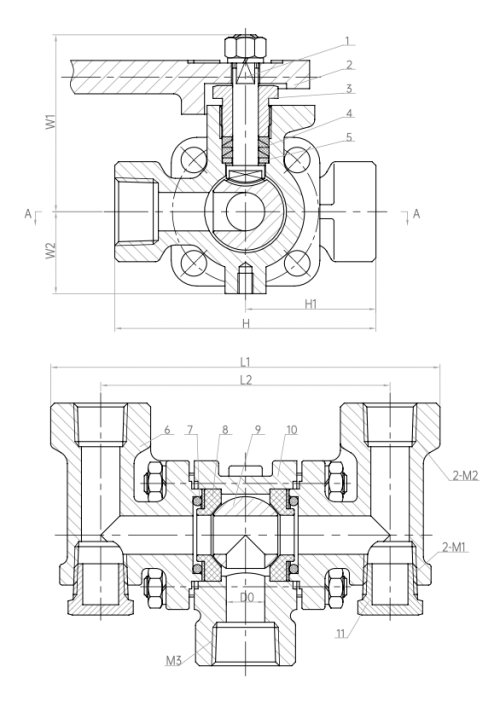

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Hareketli Mil | S30408 | 5 | Rondela | S30408 | 9 | Küre | S30408 |
| 2 | Açma-Kapatma Kolu | CF8 | 6 | Başlık | CF8 | 10 | Gövde | CF8 |
| 3 | Boğaz Somunu | HPb59-1 | 7 | Yatak Contası | PTFE | 11 | Kör Tapa | S30408 |
| 4 | Yatak Contası | PTFE | 8 | Küre Yatağı | PTFE | |||
| Model No | Özellikler & Ölçüler (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | D0 | M1 | M2 | M3 | L1 | L2 | W1 | W2 | |
| DQS-15 | 102.5 | 51.5 | Ø15 | NPT1/2 | NPT1/2 | NPT3/4 | 152 | 113 | 69 | 32 |
| DQS-15F | 102.5 | 51.5 | Ø15 | NPT1/2 | Rc3/4 | NPT3/4 | 152 | 113 | 69 | 32 |
