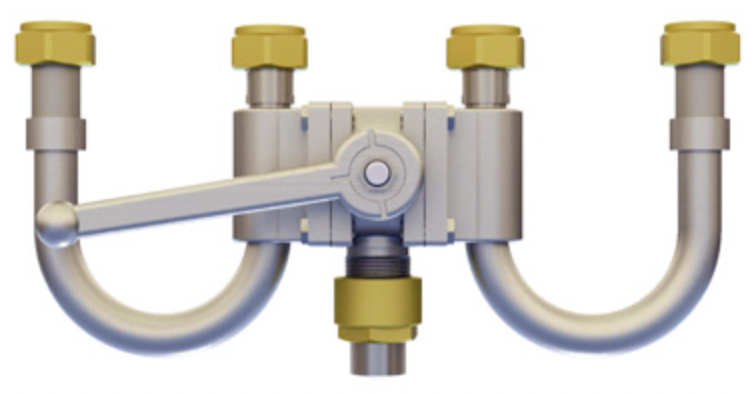

KRİYOJENİK 3 YOLLU VANA PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø15 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

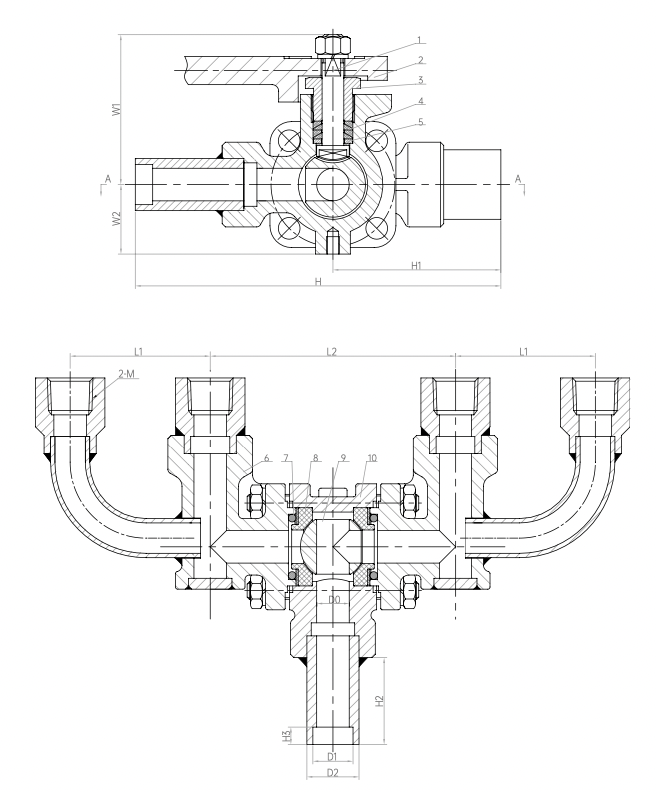

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Hareketli Mil | S30408 | 5 | Rondela | S30408 | 9 | Küre | S30408 |
| 2 | Açma-Kapatma Kolu | CF8 | 6 | Başlık | CF8 | 10 | Gövde | CF8 |
| 3 | Boğaz Somunu | HPb59-1 | 7 | Yatak Contası | PTFE | |||
| 4 | Yatak Contası | PTFE | 8 | Küre Yatağı | PTFE | |||
| Model No | Özellikler & Ölçüler (mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | H2 | H3 | D0 | D1 | D2 | M | L1 | L2 | W1 | W2 | |
| DQS-15C | 169 | 78 | 40 | 8 | Ø15 | Ø18.5 | Ø24 | NPT1/2 | 64.5 | 113 | 69 | 32 |
| DQS-15C1 | 169 | 78 | 40 | 8 | Ø15 | Ø21.5 | Ø28 | NPT1/2 | 64.5 | 113 | 69 | 32 |
| DQS-15E1 | 169 | 78 | 40 | 8 | Ø15 | Ø21.5 | Ø28 | NPT1/4 | 64.5 | 113 | 69 | 32 |
