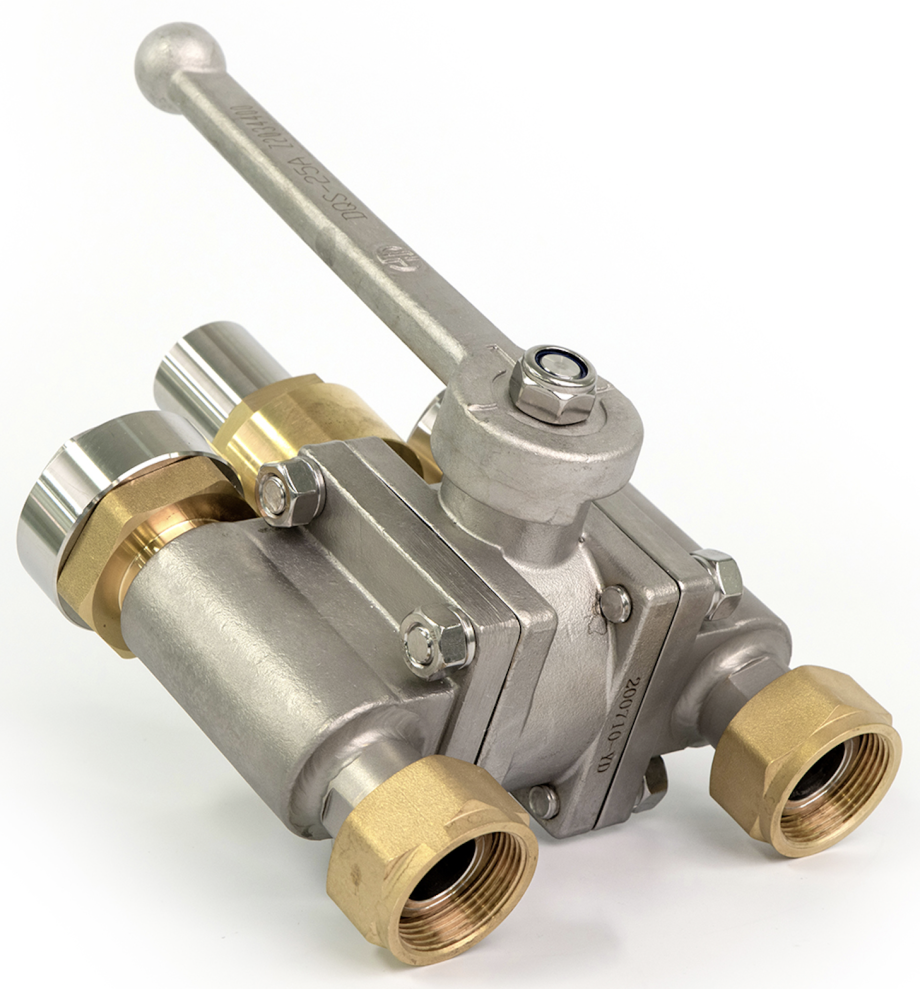

KRİYOJENİK 3 YOLLU VANA PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

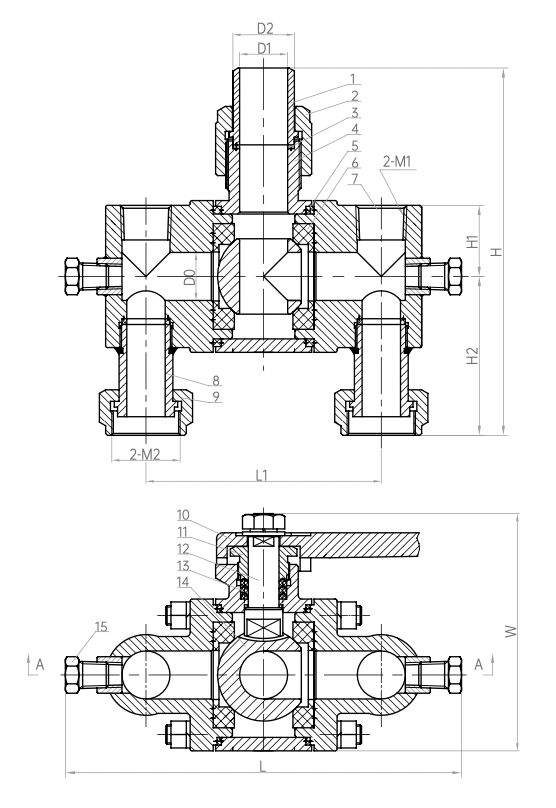

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Boru | S30408 | 6 | Küre Yatağı | PTFE+C | 11 | Boğaz Somunu | HPb59-1 |
| 2 | Somun | HPb59-1 | 7 | Başlık | CF8 | 12 | Hareketli Mil | S30408 |
| 3 | Yatak Contası | PTFE | 8 | Boru | S30408 | 13 | Rondela | PTFE |
| 4 | Gövde | CF8 | 9 | Somun | HPb59-1 | 14 | Küre | S30408 |
| 5 | Rondela | PTFE | 10 | Açma-Kapatma Kolul | CF8 | 15 | Kör Tapa | HPb59-1 |
| Model No | Özellikler & Ölçüler (mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | H2 | D0 | D1 | D2 | L | L1 | W | M1 | M2 | |
| DQS-25B | 191.5 | 37 | 83 | Ø25 | Ø25 | Ø32 | 206 | 122.5 | 123.5 | NPT3/4 | M36×2 |
