Özellikler |
---|
PN:4.0 MPa |
DN: Ø10 |
Dizayn Sıcaklığı:-196℃ ~+85℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

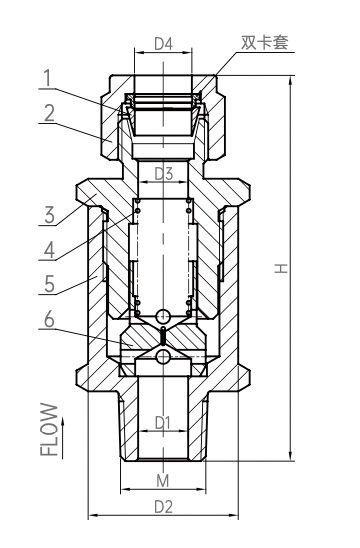

Malzemeler | |||||
---|---|---|---|---|---|
1 | Ferrule | S31608 | 4 | Yay | S30210 |
2 | Bağlantı Somunu | S31608 | 5 | Gövde | S30408 |
3 | Adaptör | S30408 | 6 | Disk | HPb59-1 |
Model No. | Özellikler & Ölçüler (mm) | Debi (su) (m3/h) | |||||
---|---|---|---|---|---|---|---|
H | D1 | D2 | D3 | D4 | M | ||
DL-10A | 76 | Ø10 | Ø30 | Ø8.5 | Ø10.2 | NPT 3/8 | 0.8 ~ 1.1 |
DL-10A1 | 76 | Ø10 | Ø30 | Ø8.5 | Ø10.1 | NPT 3/8 | 0.8 ~ 1.1 |
DL-10A3 | 76 | Ø10 | Ø30 | Ø8.5 | Ø12.9 | NPT 3/8 | 0.8 ~ 1.1 |
DL-10A4 | 79 | Ø10 | Ø30 | Ø8.5 | Ø12.2 | NPT 1/2 | 0.8 ~ 1.1 |
DL-10A5 | 76 | Ø10 | Ø30 | Ø8.5 | Ø12.9 | NPT 1/2 | 0.8 ~ 1.1 |
DL-10C1 | 76 | Ø10 | Ø30 | Ø8.5 | Ø12.2 | NPT 3/8 | 0.8 ~ 1.1 |
