Özellikler |
---|
PN:4.0 MPa |
DN: Ø6 |
Dizayn Sıcaklığı:-196℃ ~+85℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

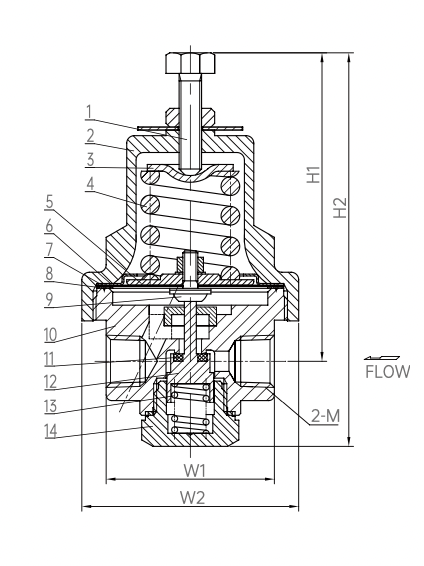

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Ayar Vidası | S30408 | 6 | Boğaz Ringi | H62 | 11 | Yatak Contası | PFA |
2 | Başlık | HPb59-1 | 7 | Diyafram | QSn6.5-0.1 | 12 | Disk | S30408 |
3 | Yay Üst Kapağı | S30408 | 8 | Yatak Contası | RPTFE | 13 | Küçük Yay | S30210 |
4 | Yay | S30210 | 9 | Üst Kapak | S30408 | 14 | Kör Tapa | HPb59-1 |
5 | Yay Alt Kapağı | HPb59-1 | 10 | Gövde | HPb59-1 |
Model No. | Özellikler & Ölçüler (mm) | Ayar Basıncı (MPa) | ||||
---|---|---|---|---|---|---|
W1 | W2 | H1 | H2 | M | ||
DYS-06 | 45 | Ø57 | 81 | 102 | NPT 1/4 | 0.2 ~ 1.6 |
DYS-06A | 45 | Ø57 | 81 | 102 | NPT 1/4 | 1.0 ~ 2.76 |
