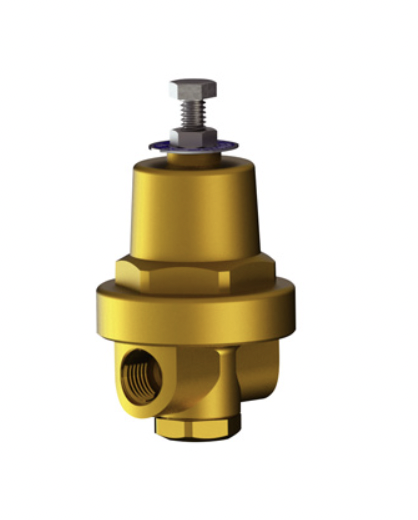

KRİYOJENİK BUILD UP REGÜLATÖR
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø15 |
| Dizayn Sıcaklığı：-196℃ ~+85℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, ECE R110 tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, ECE R110
Standartlar: EN1626:2008, TR CU 032/2013, ECE R110

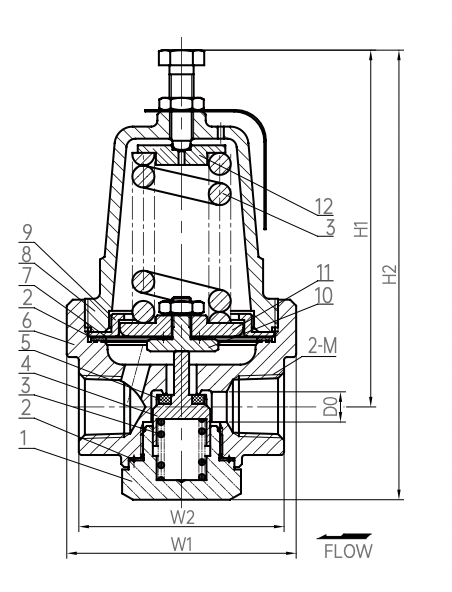

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Alt Kapak | HPb59-1 | 5 | Yatak Contası | PTFE+MoS2 | 9 | Boğaz Ringi | H62 |
| 2 | Yatak Contası | RPTFE | 6 | Gövde | HPb59-1 | 10 | Üst Kapak | S30408 |
| 3 | Yay | S30210 | 7 | Diyafram | QSn6.5-0.1 | 11 | Plate | HPb59-1 |
| 4 | Disk | S30408 | 8 | Başlık | HPb59-1 | 12 | Yay Kapağı | HPb59-1 |
| Model No. | Özellikler & Ölçüler (mm) | Ayar Basıncı (MPa) | |||||
|---|---|---|---|---|---|---|---|
| H1 | H2 | W1 | W2 | D0 | M | ||
| DYS-15B | 110 | 141 | Ø76 | 68 | Ø10 | NPT 1/2 | 0.2 ～ 1.6 |
| DYS-15B1 | 113 | 144 | Ø76 | 68 | Ø10 | NPT 1/2 | 1.6 ～ 3.0 |
| DYS-15B2 | 113 | 144 | Ø76 | 68 | Ø10 | NPT 1/2 | 3.0 ～ 3.5 |
