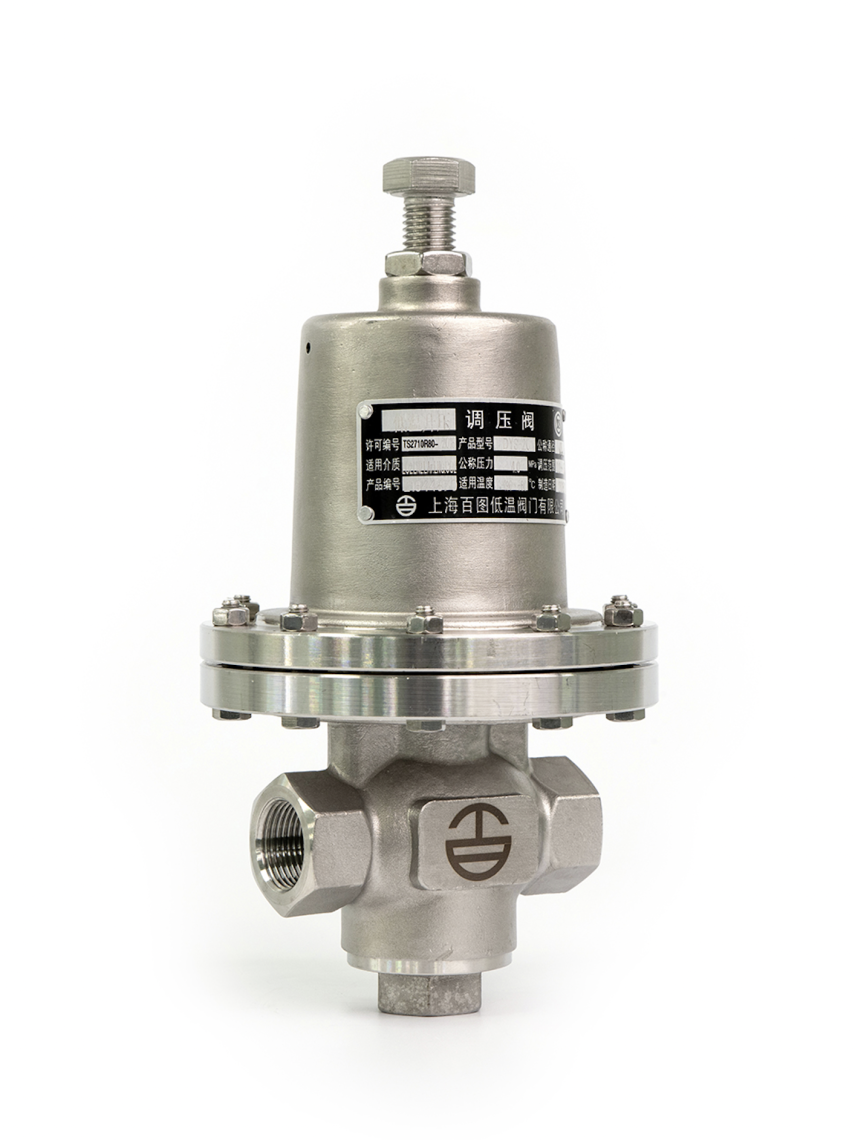

KRİYOJENİK BUILD UP REGÜLATÖR PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø20 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

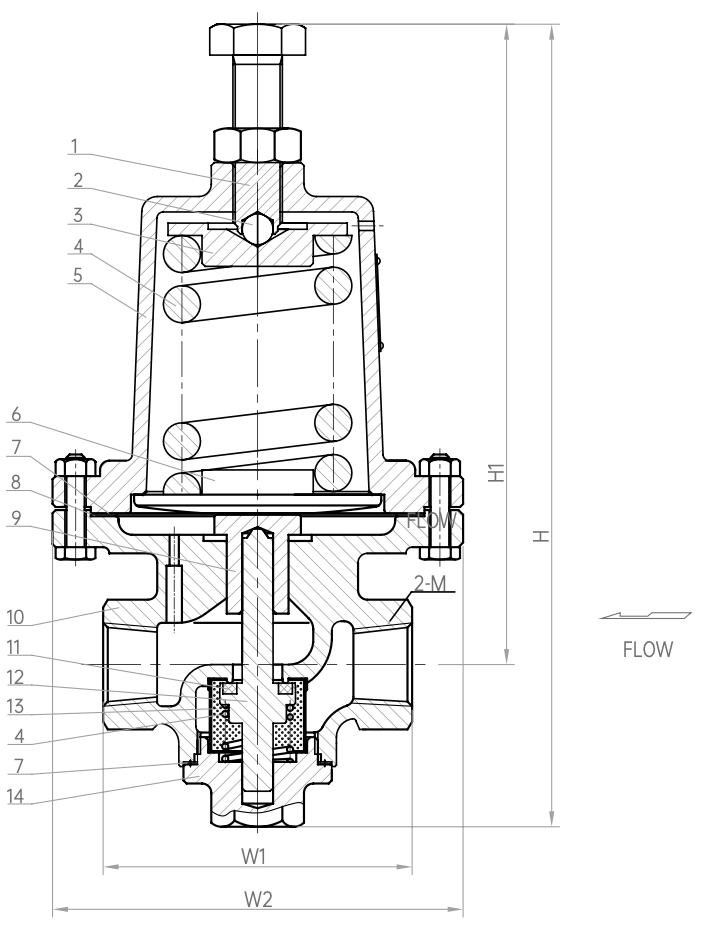

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Ayar Vidası | S30408 | 6 | Gland Pad | S30408 | 11 | Yatak Contası | PTFE+MoS2 |
| 2 | Küre | S30408 | 7 | Diyafram | QSn6.5-0.1 | 12 | Disk | HPb59-1 |
| 3 | Yay Pedi | S30408 | 8 | Yatak Contası | RPTFE | 13 | Filtre | S30408 |
| 4 | Yay | S30210 | 9 | Positioning Sleeve | HPb59-1 | 14 | Alt Başlık | CF8 |
| 5 | Başlık | CF8 | 10 | Gövde | CF8 | |||
| Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı （MPa） | ||||
|---|---|---|---|---|---|---|
| H1 | H2 | W1 | W2 | M | ||
| DYS-20 | 207 | 259.5 | 100 | Ø133 | Rc 3/4 | 0.2 ～ 1.8 |
| DYS-20A1 | 207 | 259.5 | 100 | Ø133 | Rc 3/4 | 0.81 ～ 2.1 |
