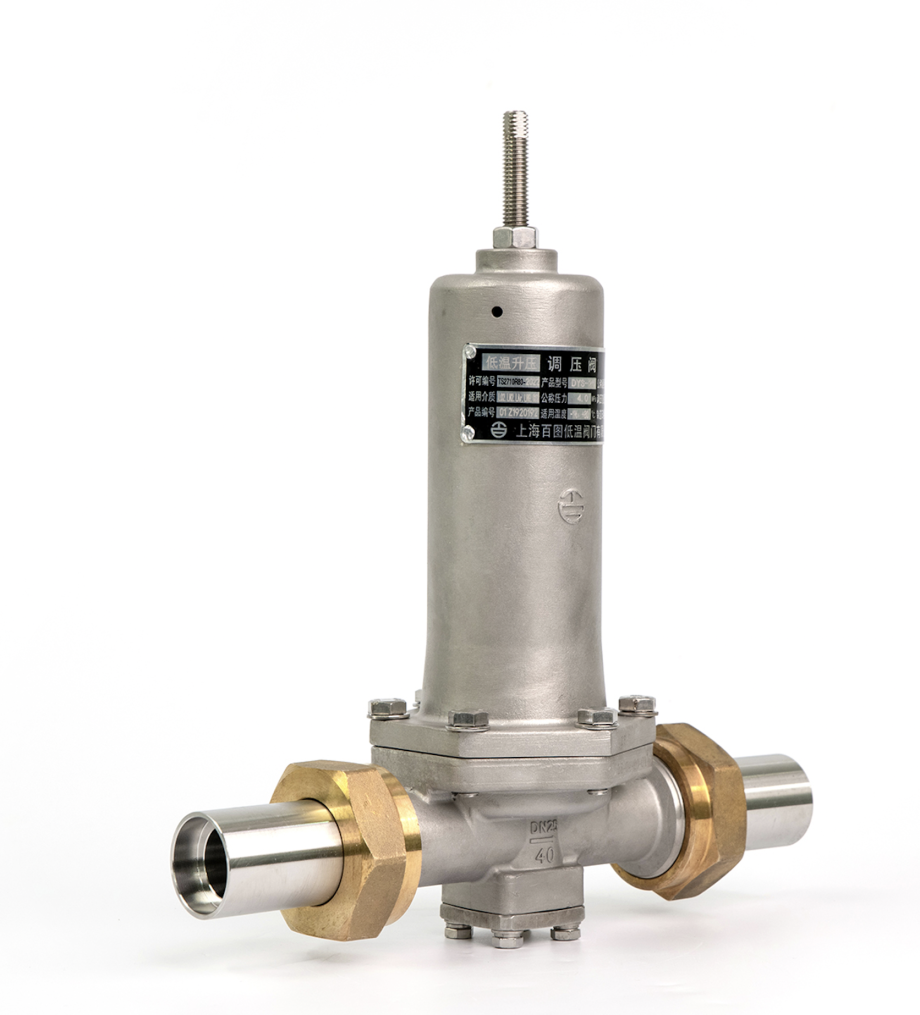

KRİYOJENİK BUILD UP REGÜLATÖR PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø20 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

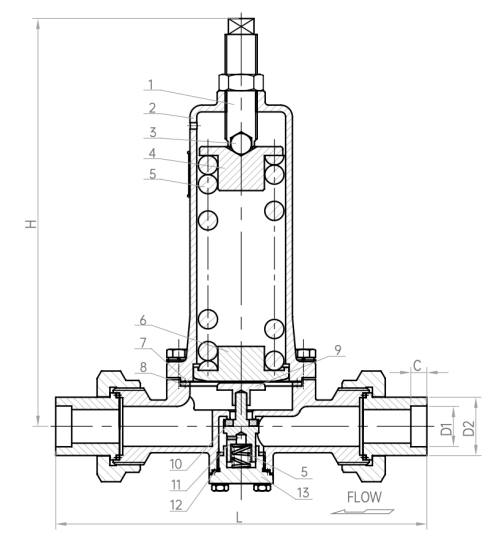

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Ayar Vidası | S30408 | 6 | Gland Pad | S30408 | 11 | Disk | S30408 |
| 2 | Başlık | CF8 | 7 | Diyafram | QSn6.5-0.1 | 12 | Yatak Contası | RPTFE |
| 3 | Küre | S30408 | 8 | Yatak Contası | PTFE | 13 | Alt Başlık | S30408 |
| 4 | Yay Pedi | S30408 | 9 | Boğaz Somunu | S30408 | |||
| 5 | Yay | S30210 | 10 | Yatak Contası | PTFE+MoS2 | |||
| Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı （MPa） | |||||
|---|---|---|---|---|---|---|---|
| L | H | D0 | D1 | D2 | C | ||
| DYS-20B1 | 232 | 260 | Ø20 | Ø25.5 | Ø36.5 | 10 | 1.6 ～ 3.5 |
| DYS-20D1 | 232 | 260 | Ø20 | Ø27 | Ø36.5 | 10 | 1.6 ～ 3.5 |
