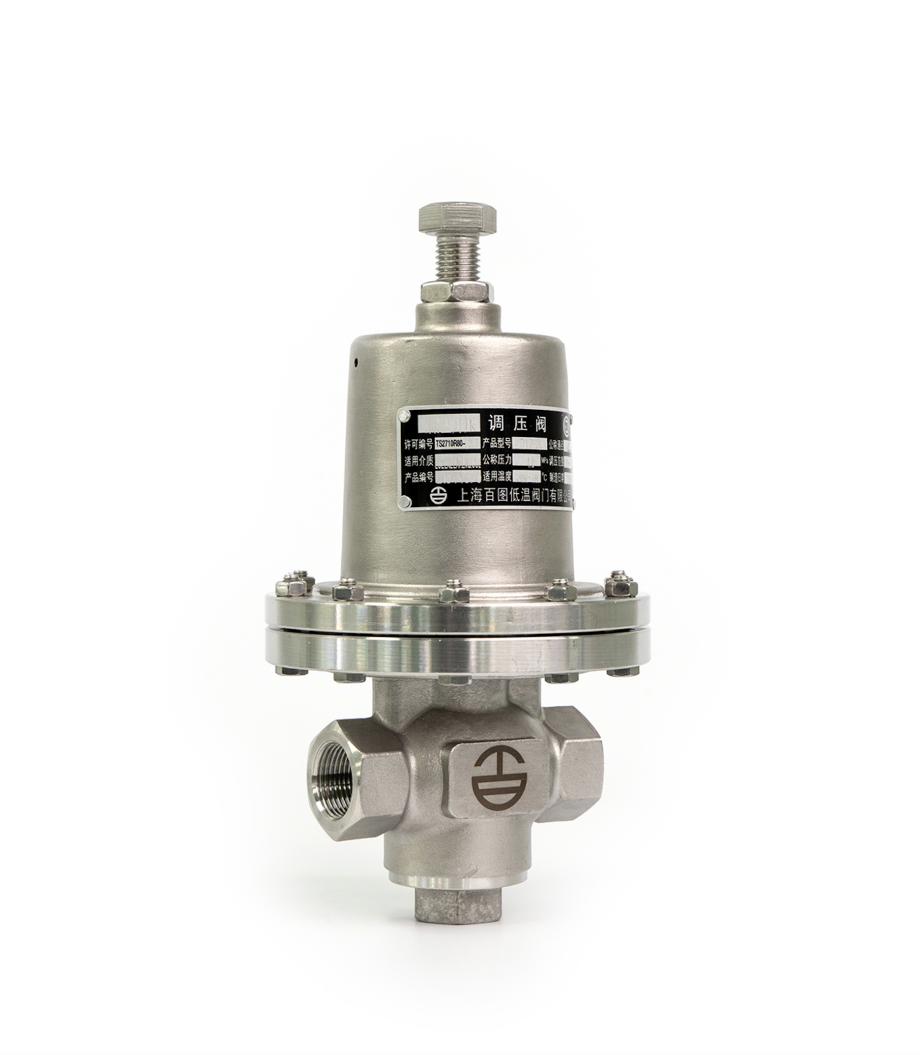

KRİYOJENİK BUILD UP REGÜLATÖR PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø20 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

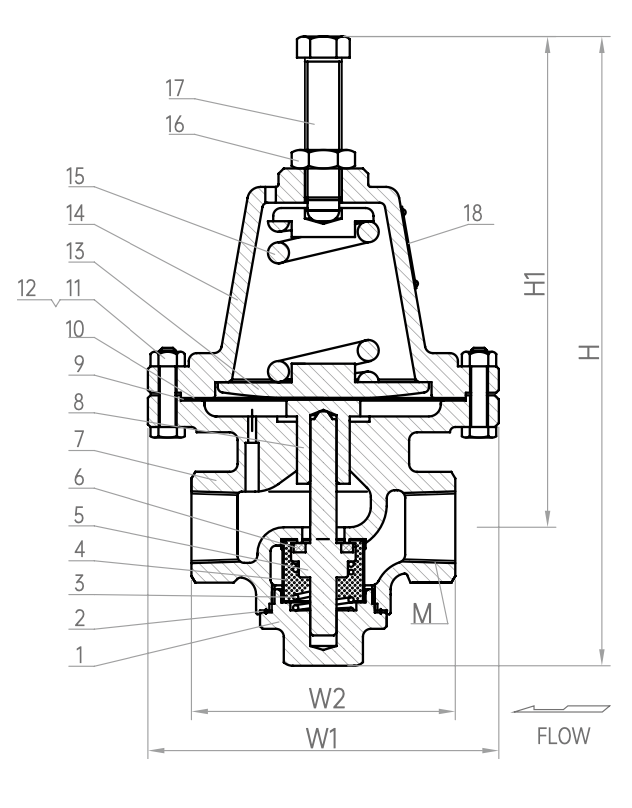

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Alt Gövde | C36000 | 7 | Gövde | B62 | 13 | Gland Pad | C36000 |
| 2 | Yatak Contası | D#9000 | 8 | Positioning Sleeve | C36000 | 14 | Başlık | B62 |
| 3 | Alt Yay | C51900 | 9 | Üst Yatak Contası | PTFE | 15 | Üst Yay | S30210 |
| 4 | Pirinç Filtre | 150 meshes veya Monel Filtre 1000 meshes | 10 | Diyafram | QSn6.5-0.1 | 16 | Somun | S30408 |
| 5 | Disk | C36000 | 11 | Altıgen Cıvata | S30408 | 17 | Ayar Vidası | S30408 |
| 6 | Yatak Contası | PTFE+MoS2 | 12 | Somun | S30408 | 18 | Name Plate | 1200 |
| Model No | Özellikler & Ölçüler (mm) | Nominal Basınç (MPa) | Basınç Ayar Aralığı (MPa) | ||||
|---|---|---|---|---|---|---|---|
| H | H1 | W1 | W2 | M | |||
| DYS-20.99.01 | 239 | 192 | 133 | 100 | NPT3/4 | PN=4.0 | P2=0.2~0.8 |
| DYS-20.99.02 | 255 | 203 | 133 | 100 | NPT3/4 | PN=4.0 | P2=0.8~1.8 |
