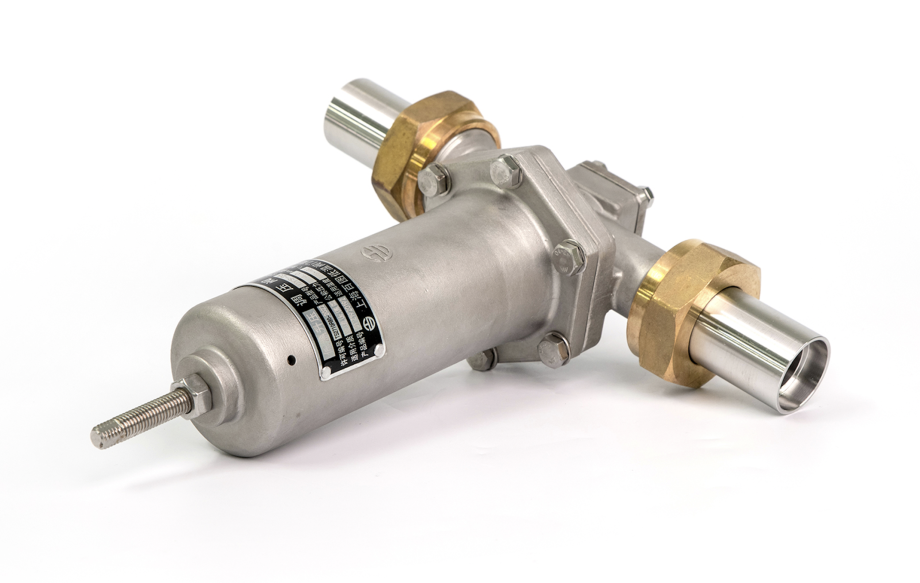

KRİYOJENİK BUILD UP REGÜLATÖR PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

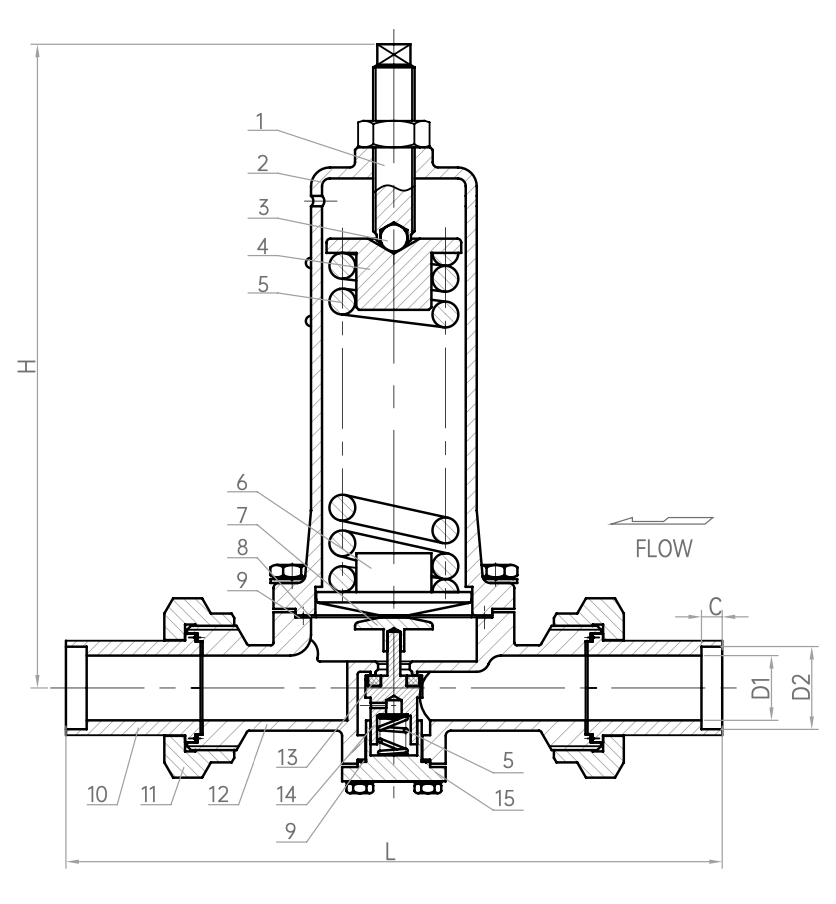

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Ayar Vidası | HPb59-1 | 6 | Gland Pad | S30408 | 11 | Somun | HPb59-1 |
| 2 | Başlık | CF8 | 7 | Boğaz Somunu | S30408 | 12 | Gövde | CF8 |
| 3 | Küre | S30408 | 8 | Diyafram | QSn6.5-0.1 | 13 | Yatak Contası | PTFE+MoS2 |
| 4 | Yay Pedi | S30408 | 9 | Yatak Contası | RPTFE | 14 | Disk | S30408 |
| 5 | Yay | S30210 | 10 | Boru | S30408 | 15 | Alt Başlık | S30408 |
| Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı （MPa） | |||||
|---|---|---|---|---|---|---|---|
| H | L | D0 | D1 | D2 | C | ||
| DYS-25 | 256 | 270 | Ø25 | Ø32.5 | Ø36.5 | 10 | 0.2 ～ 0.8 |
| DYS-25A1 | 256 | 270 | Ø25 | Ø32.5 | Ø36.5 | 10 | 1.6 ～ 3.5 |
| DYS-25A2 | 256 | 270 | Ø25 | Ø32.5 | Ø36.5 | 10 | 0.8 ～ 1.6 |
