KRİYOJENİK BUILD UP REGÜLATÖR PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø40 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

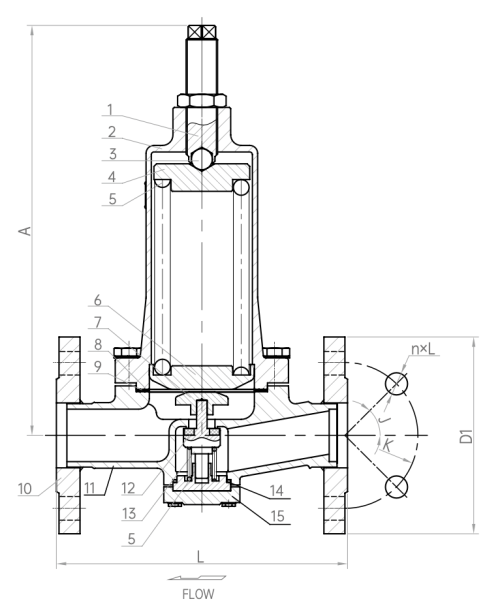

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Ayar Vidası | S31608 | 6 | Alt Gland Pad | S30408 | 11 | Gövde | CF8 |
| 2 | Başlık | CF8 | 7 | Boğaz Somunu | S30408 | 12 | Yatak Contası | PTFE+MoS2 |
| 3 | Küre | 9Cr18 | 8 | Diyafram | S30408 | 13 | Disk | S30408 |
| 4 | Üst Gland Pad | S30408 | 9 | Yatak Contası | RPTFE | 14 | Yatak Contası | PTFE |
| 5 | Yay | S30210 | 10 | Flanş | S30408 | 15 | Alt Başlık | S30408 |
| Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı (MPa） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| H | L | D0 | D1 | K | n | L | J | ||
| DYS-40F | 311 | 222 | Ø40 | Ø150 | Ø110 | 4 | Ø18 | 45° | 0.2 ～ 0.8 |
| DYS-40F2 | 311 | 222 | Ø40 | Ø150 | Ø110 | 4 | Ø18 | 45° | 1.0 ～ 2.2 |
