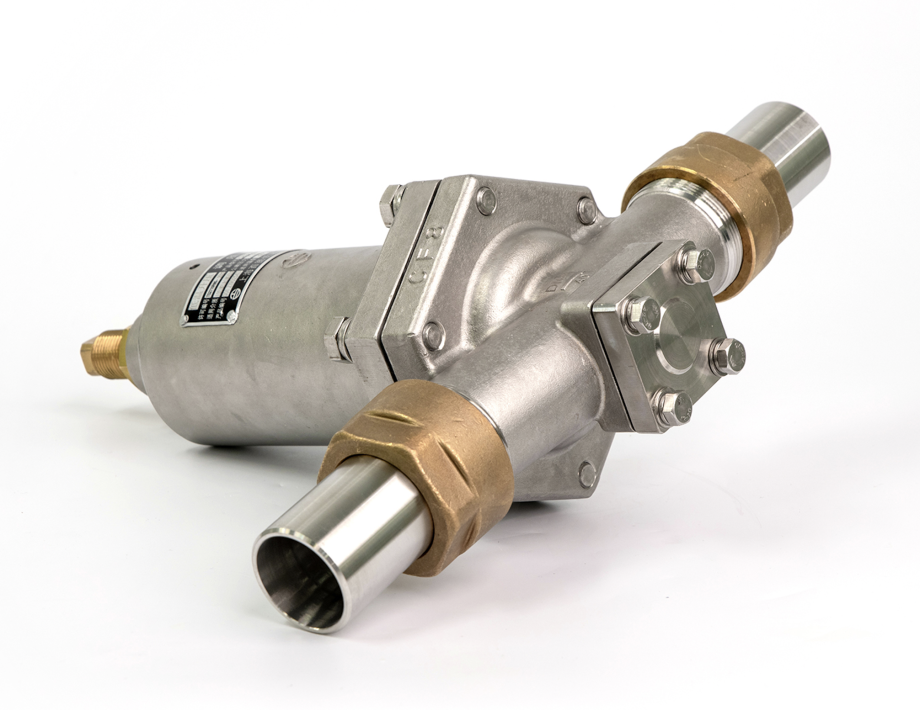

KRİYOJENİK BUILD UP REGÜLATÖR PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

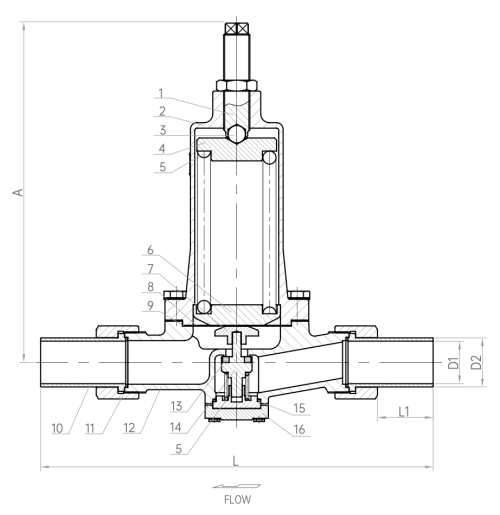

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Ayar Vidası | S31608 | 7 | Boğaz Somunu | S30408 | 13 | Yatak Contası | PTFE+MoS2 |
| 2 | Başlık | CF8 | 8 | Diyafram | S30408 | 14 | Disk | S30408 |
| 3 | Küre | 9Cr18 | 9 | Yatak Contası | RPTFE | 15 | Yatak Contası | PTFE |
| 4 | Üst Gland Pad | S30408 | 10 | Boru | S30408 | 16 | Alt Başlık | S30408 |
| 5 | Yay | S30210 | 11 | Somun | HPb59-1 | |||
| 6 | Alt Gland Pad | S30408 | 12 | Gövde | CF8 | |||
| Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı （MPa） | |||||
|---|---|---|---|---|---|---|---|
| H | L | L1 | D0 | D1 | D2 | ||
| DYS-50 | 311 | 312 | 26 | Ø50 | Ø49 | Ø57 | 0.2 ～ 0.8 |
| DYS-50A | 311 | 312 | 26 | Ø50 | Ø49 | Ø57 | 0.8 ～ 1.6 |
