Parameters |
---|
PN:4.0 MPa |
DN: Ø50 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

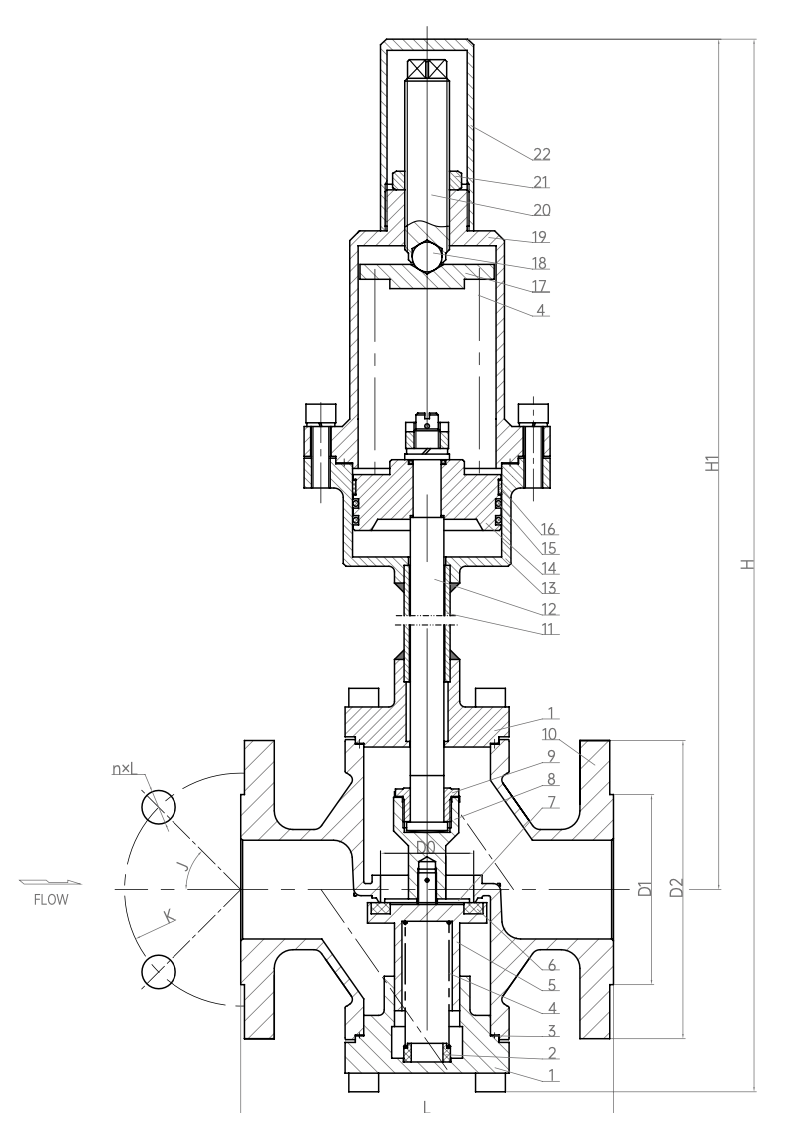

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Başlık | CF8 | 9 | Bağlantı Somunu | S30408 | 17 | Yay Pedi | S30408 |
2 | Yay Yatağı | PTFE | 10 | Gövde | CF8 | 18 | Küre | 9Cr18 |
3 | Sızdırmazlık Contası | RPTFE | 11 | Bağlantı Borusu | S30408 | 19 | Aktuatör Muhafazası | S30408 |
4 | Yay | S30210 | 12 | Hareketli Mil | S30408 | 20 | Ayar Vidası | HPb59-1 |
5 | Disk | S30408 | 13 | Alt Muhafaza | S30408 | 21 | Altıgen Nut | HPb59-1 |
6 | Seat Sealing | PTFE | 14 | Piston | 6061 | 22 | Körleme Kapağı | S30408 |
7 | Yatak Contası | S30408 | 15 | O Ring | NBR | |||
8 | Disk Somunu | S30408 | 16 | Pilot Ring | PTFE |
Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı (MPa) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
H | H1 | L | D0 | D1 | D2 | K | n | L | J | ||
DYS-50C | 565 | 456.5 | 200 | Ø50 | Ø102 | Ø160 | Ø125 | 4 | Ø18 | 45° | 0.4 ~ 1.0 |
DYS-50C1 | 565 | 456.5 | 200 | Ø50 | Ø102 | Ø160 | Ø125 | 4 | Ø18 | 45° | 1.01 ~ 2.0 |
