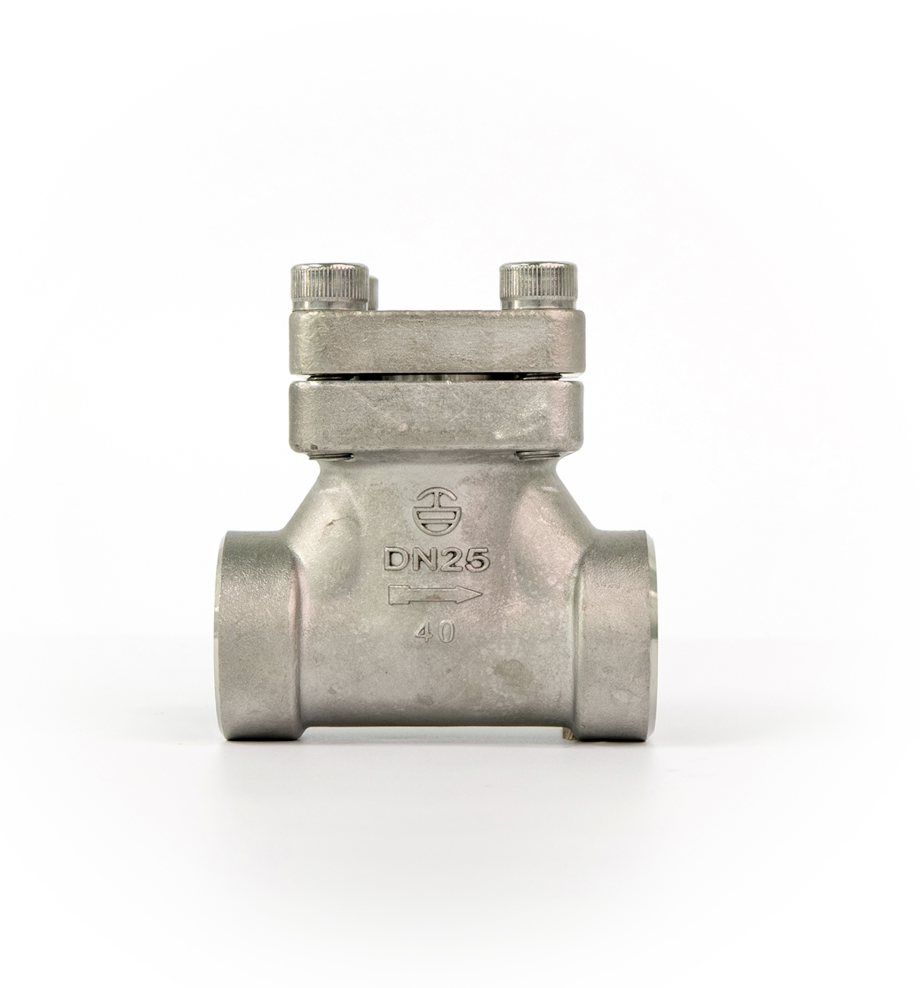

Özellikler |
---|
PN:4.0 MPa |
DN: Ø10~Ø50 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr |
Bağlantı Şekli: Alın Kaynaklı |
Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Altıgen Cıvata | S30408 | 5 | Disk Contası | PTFE | 9 | Gövde | CF8 |
2 | Başlık | CF8 | 6 | Yatak Contası | S30408 | 10 | Yay | S30210 |
3 | Yatak Contası | RPTFE | 7 | Somun | S30408 | |||
4 | Disk | S30408 | 8 | Split Pin | S30408 |

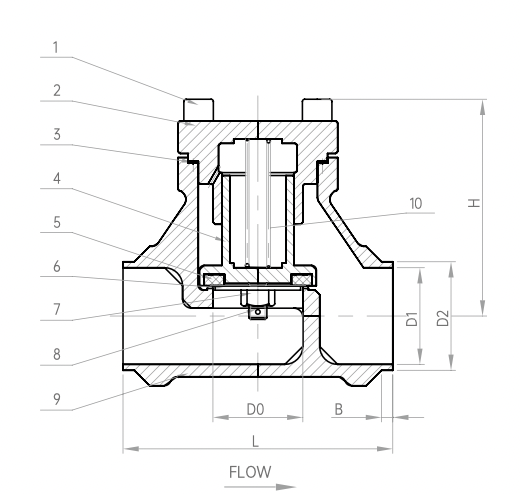

Model No | Özellikler & Ölçüler (mm) | |||||
---|---|---|---|---|---|---|
H | L | D0 | D1 | D2 | B | |
DH-10A | 55 | 60 | Ø13 | Ø13 | Ø17 | 4 |
DH-15A | 62 | 65 | Ø15 | Ø17.08 | Ø21.3 | 5 |
DH-20A | 70 | 80 | Ø20 | Ø22.48 | Ø26.7 | 5 |
DH-25A | 77 | 90 | Ø25 | Ø27.9 | Ø33.4 | 5 |
DH-32A | 89 | 105 | Ø32 | Ø36 | Ø42.2 | 5 |
DH-40A | 98 | 120 | Ø40 | Ø43 | Ø48.3 | 5 |
DH-50A | 111 | 140 | Ø50 | Ø55 | Ø60.3 | 5 |
DH-15K | 62 | 65 | Ø15 | Ø14 | Ø18 | 5 |
DH-20K | 70 | 80 | Ø20 | Ø20 | Ø25 | 5 |
DH-25K | 77 | 90 | Ø25 | Ø27 | Ø32 | 5 |
DH-32K | 89 | 105 | Ø32 | Ø32 | Ø38 | 5 |
DH-40K | 98 | 120 | Ø40 | Ø39 | Ø45 | 5 |
DH-50K | 111 | 140 | Ø50 | Ø51 | Ø57 | 5 |
