KRİYOJENİK ÇEK VALF-LİFT TİP PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10~Ø20 |
| Dizayn Sıcaklığı :-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr |
| Bağlantı Şekli: Thread Bağlantı Şekli |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

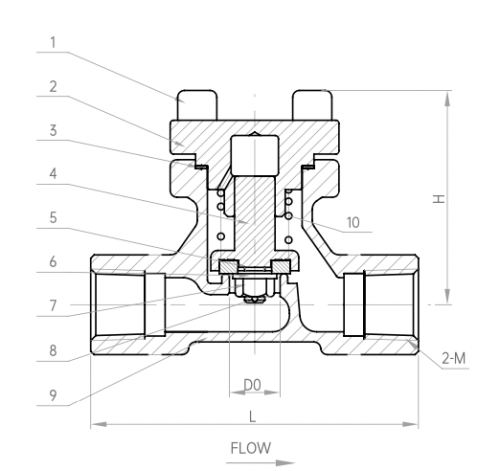

| Malzemeler | |||||
|---|---|---|---|---|---|
| 1 | Altıgen Cıvata | S30408 | 6 | Yatak Contası | S30408 |
| 2 | Başlık | CF8 | 7 | Somun | S30408 |
| 3 | Yatak Contası | RPTFE | 8 | Split pin | S30408 |
| 4 | Disk | S30408 | 9 | Gövde | CF8 |
| 5 | Disk Contası | PTFE | 10 | Yay | S30210 |
| Model No | Özellikler & Ölçüler (mm) | |||
|---|---|---|---|---|
| H | L | D0 | D1 | |
| DH-10NPT | 55 | 60 | Ø13 | NPT 3/8 |
| DH-15NPT | 62 | 65 | Ø15 | NPT 1/2 |
| DH-20NPT | 70 | 80 | Ø20 | NPT 3/4 |
