Özellikler |
---|
PN:4.0 MPa |
DN: Ø65~Ø100 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr |
Bağlantı Şekli: Soket Kaynaklı |

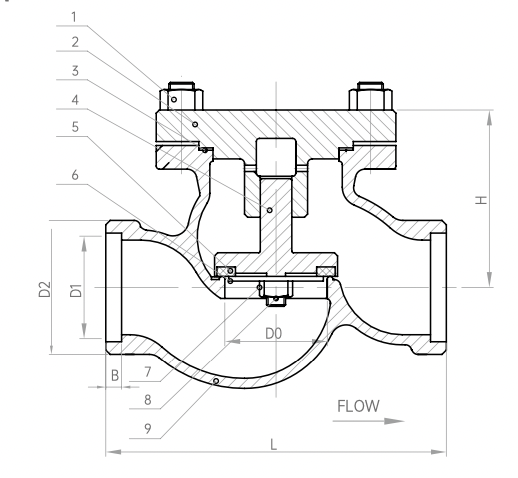

Malzemeler | ||||||||
1 | Altıgen Cıvata | S30408 | 5 | Disk Contası | PTFE | 8 | Split Pin | S30408 |
2 | Başlık | CF8 | 6 | Yatak Contası | S30408 | 9 | Gövde | CF8 |
3 | Yatak Contası | RPTFE | 7 | Somun | S30408 |
Model No | Özellikler & Ölçüler (mm) | |||||
---|---|---|---|---|---|---|
H | L | D0 | D1 | D2 | B | |
DH-65B | 112 | 216 | Ø65 | Ø76.5 | Ø85 | 15 |
DH-80B | 118 | 241 | Ø80 | Ø89.5 | Ø103 | 15 |
DH-100B | 138 | 292 | Ø100 | Ø108.5 | Ø120 | 15 |
