Özellikler |
---|
PN:4.0 MPa |
DN: Ø65~Ø100 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr |
Bağlantı Şekli: Alın Kaynaklı |

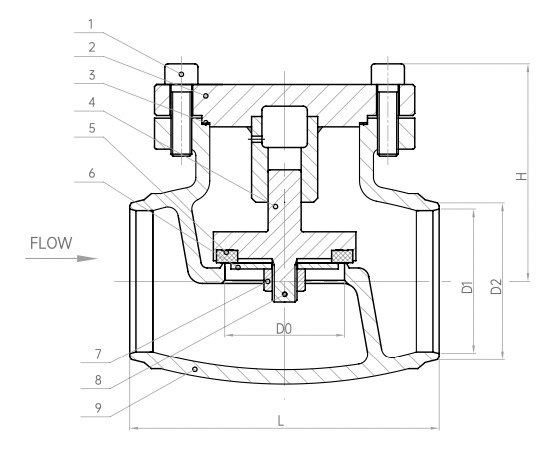

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Altıgen Cıvata | S30408 | 4 | Disk | S30408 | 7 | Somun | S30408 |
2 | Başlık | CF8 | 5 | Disk Contası | PTFE | 8 | Split Pin | S30408 |
3 | Yatak Contası | RPTFE | 6 | Yatak Contası | S30408 | 9 | Gövde | CF8 |
Model No | Özellikler & Ölçüler (mm) | ||||
---|---|---|---|---|---|
H | L | D0 | D1 | D2 | |
DH65.001 | 105 | 150 | Ø58 | Ø70 | Ø76 |
DH80.001 | 125 | 182 | Ø72 | Ø81 | Ø89 |
DH100.001 | 150 | 226 | Ø90 | Ø100 | Ø108 |
