Özellikler |
---|
PN:4.0 MPa |
DN: Ø65~Ø100 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr |
Bağlantı Şekli: Flanged Bağlantı Şekli |

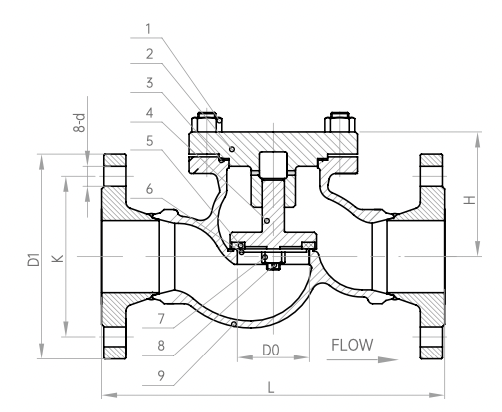

Malzemeler | |||||
---|---|---|---|---|---|
1 | Altıgen Cıvata | S30408 | 6 | Yatak Contası | S30408 |
2 | Başlık | CF8 | 7 | Somun | S30408 |
3 | Yatak Contası | RPTFE | 8 | Split Pin | S30408 |
4 | Disk | S30408 | 9 | Gövde | CF8 |
5 | Disk Contası | PTFE |
Model No | Özellikler & Ölçüler (mm) | |||||
---|---|---|---|---|---|---|
H | L | D0 | D1 | K | d | |
DH-65F | 112 | 308 | Ø65 | Ø185 | Ø145 | Ø18 |
DH-80F | 118 | 345 | Ø80 | Ø200 | Ø160 | Ø18 |
DH-100F | 138 | 410 | Ø100 | Ø235 | Ø190 | Ø18 |
