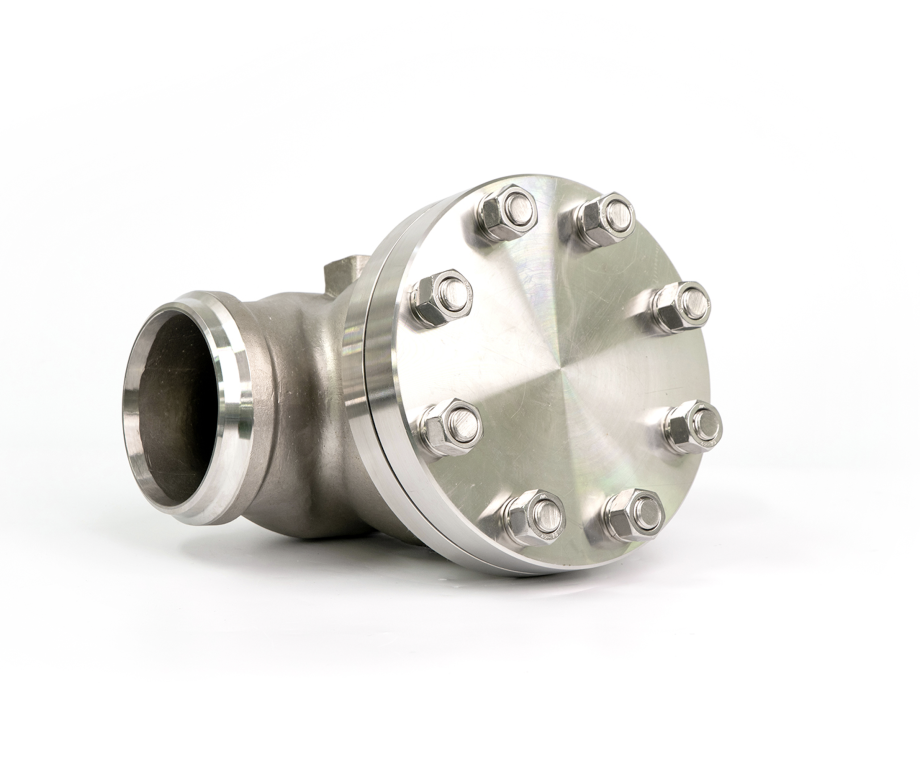

Parameters |
---|
PN:4.0 MPa |
DN: Ø10~Ø50 |
Design Temperature:-196℃ ~+80℃ |
Media: LNG, LO2, LN2, LAr, CO2 |
Connection: Butt Weld |

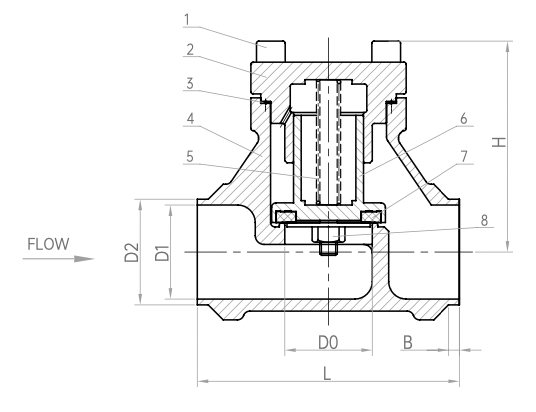

Malzemeler | |||||
---|---|---|---|---|---|
1 | Cıvata | S30408 | 5 | Yay | C30210 |
2 | Başlık | C37700 | 6 | Disk | C36000 |
3 | Yatak Contası | D#9000 | 7 | Yatak Contası | PTFE |
4 | Gövde | CF8 | 8 | Somun | S36000 |
Model No | Özellikler & Ölçüler (mm) | ||||||||
---|---|---|---|---|---|---|---|---|---|
H | L | D0 | D1 Metrik Sistem | D2 Metrik Sistem | D1 British Sistem | D2 British Sistem | B | Cv | |
DH-10.97.xx | 55 | 60 | 13 | 13 | 17.2 | 4 | 2.0 | ||
DH-15.97.xx | 62 | 65 | 15 | 14 | 18 | 17.08 | 21.3 | 5 | 2.7 |
DH-20.97.xx | 70 | 80 | 20 | 20 | 25 | 22.48 | 26.9 | 5 | 5.5 |
DH-25.97.xx | 77 | 90 | 25 | 27 | 32 | 27.9 | 33.7 | 5 | 8.7 |
DH-32.97.xx | 89 | 105 | 32 | 32 | 38 | 36 | 42.4 | 5 | 15 |
DH-40.97.xx | 98 | 120 | 40 | 39 | 45 | 43 | 48.3 | 5 | 20 |
DH-50.97.xx | 111 | 140 | 50 | 51 | 57 | 55 | 60.3 | 5 | 35 |
