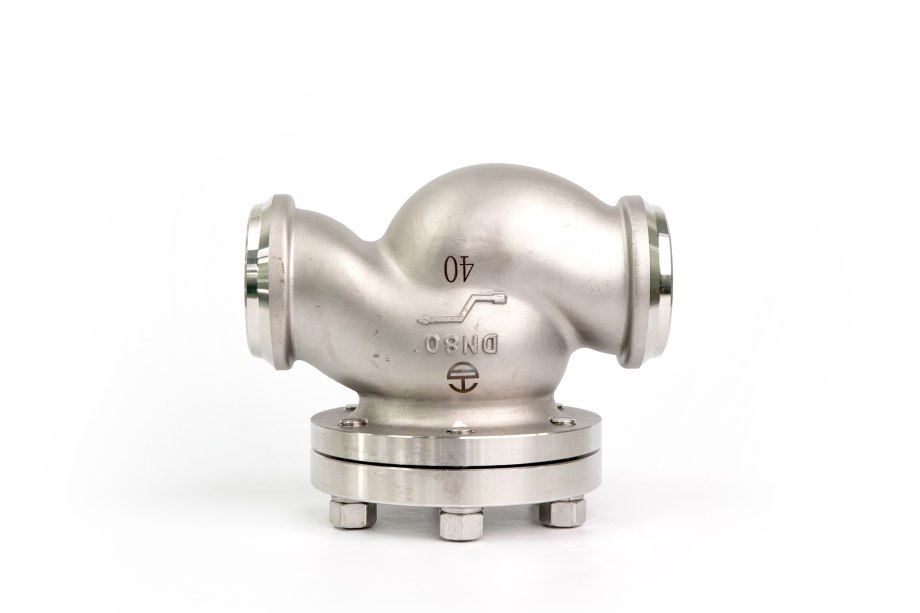

Özellikler |
---|
PN:6.3 MPa |
DN: Ø10~Ø50 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr |
Bağlantı Şekli: Soket Kaynaklı |

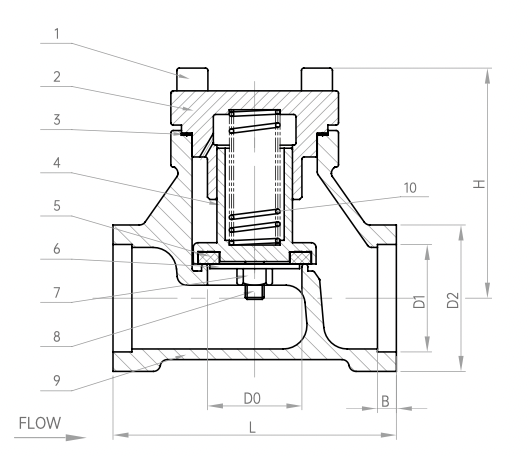

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Altıgen Cıvata | S30408 | 5 | Disk Contası | PTFE | 9 | Gövde | CF8 |
2 | Başlık | CF8 | 6 | Yatak Contası | S30408 | 10 | Yay | S30210 |
3 | Yatak Contası | RPTFE | 7 | Somun | S30408 | |||
4 | Disk | S30408 | 8 | Split Pin | S30408 |
Model No | Özellikler & Ölçüler (mm) | |||||
---|---|---|---|---|---|---|
H | L | D0 | D1 | D2 | B | |
DH-10L | 55 | 60 | Ø13 | Ø14.5 | Ø24 | 6 |
DH-15L | 62 | 65 | Ø15 | Ø18.5 | Ø29.5 | 6 |
DH-20L | 70 | 80 | Ø20 | Ø25.5 | Ø36 | 8 |
DH-25L | 77 | 90 | Ø25 | Ø32.5 | Ø43.5 | 8 |
DH-32L | 89 | 105 | Ø32 | Ø38.5 | Ø53 | 8 |
DH-40L | 98 | 120 | Ø40 | Ø45.5 | Ø62 | 8 |
DH-50L | 111 | 140 | Ø50 | Ø57.5 | Ø72 | 10 |
DH-10YL | 55 | 60 | Ø13 | Ø17.8 | Ø24 | 6 |
DH-15YL | 62 | 65 | Ø15 | Ø22.2 | Ø29.5 | 6 |
DH-20YL | 70 | 80 | Ø20 | Ø27.7 | Ø36 | 8 |
DH-25YL | 77 | 90 | Ø25 | Ø34.5 | Ø43.5 | 8 |
DH-32YL | 89 | 105 | Ø32 | Ø43.2 | Ø53 | 8 |
DH-40YL | 98 | 120 | Ø40 | Ø49 | Ø62 | 8 |
DH-50YL | 111 | 140 | Ø50 | Ø61.1 | Ø72 | 10 |
