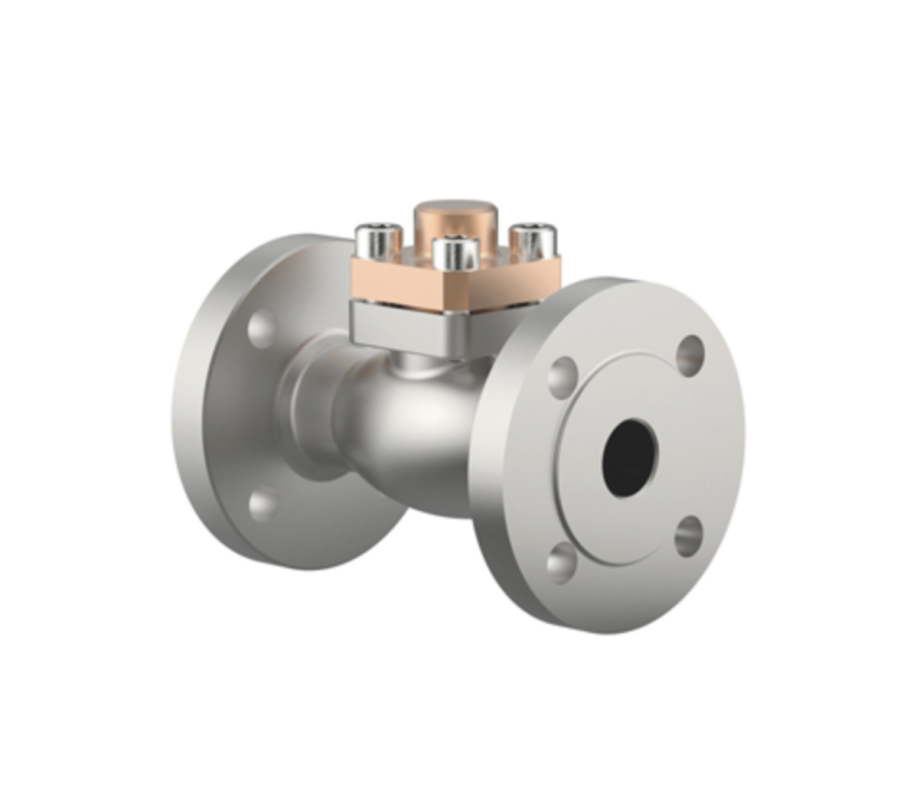

Özellikler |
---|
PN:6.3 MPa |
DN: Ø20~Ø50 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr |
Bağlantı Şekli: Flanged Connection with PN 40 |

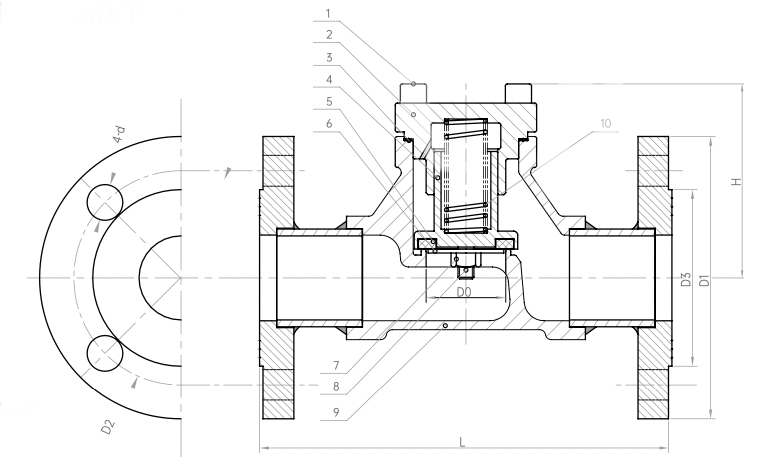

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Altıgen Cıvata | S30408 | 5 | Disk Contası | PTFE | 9 | Gövde | CF8 |
2 | Başlık | CF8 | 6 | Yatak Contası | S30408 | 10 | Yay | S30210 |
3 | Yatak Contası | RPTFE | 7 | Somun | S30408 | |||
4 | Disk | S30408 | 8 | Split Pin | S30408 |
Model No | Özellikler & Ölçüler (mm) | ||||||
---|---|---|---|---|---|---|---|
H | D0 | D1 | D2 | D3 | d | L | |
DH-20F | 70 | Ø20 | Ø105 | Ø75 | Ø58 | Ø14 | 154 |
DH-25F | 77 | Ø25 | Ø115 | Ø85 | Ø68 | Ø14 | 166 |
DH-32F | 89 | Ø32 | Ø140 | Ø100 | Ø78 | Ø18 | 185 |
DH-40F | 98 | Ø40 | Ø150 | Ø110 | Ø88 | Ø18 | 214 |
DH-50F | 111 | Ø50 | Ø165 | Ø125 | Ø102 | Ø18 | 240 |
