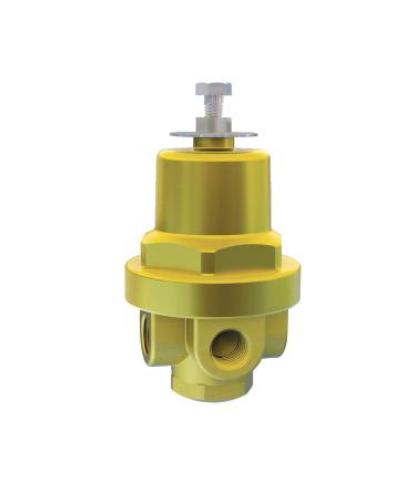

KRİYOJENİK COMBİ REGÜLATOR
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø6 |
| Dizayn Sıcaklığı：-196℃ ~+85℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, ECE R110 tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, ECE R110
Standartlar: EN1626:2008, TR CU 032/2013, ECE R110

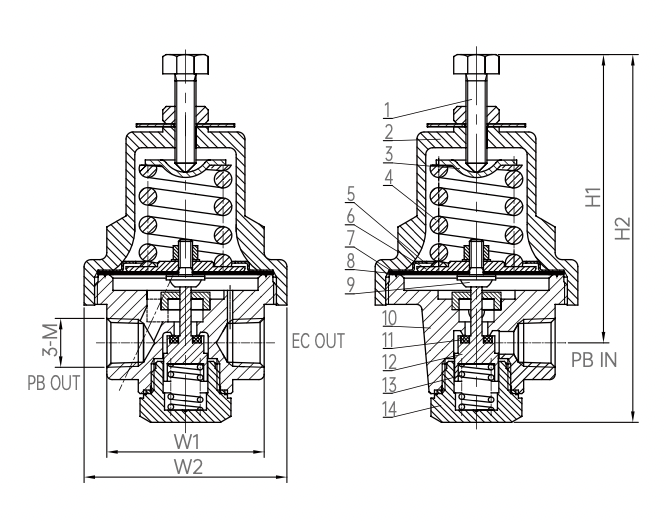

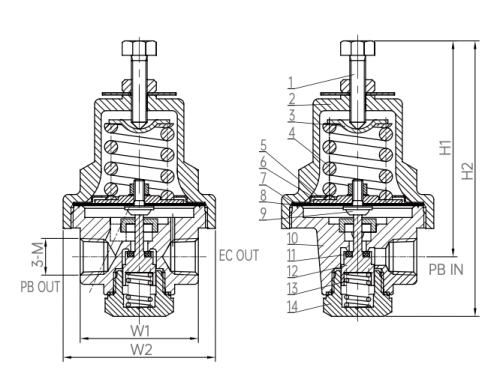

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Ayar Vidası | S30408 | 6 | Yay Alt Kapağı | HPb59-1 | 11 | Yatak Contası | PFA |
| 2 | Başlık | HPb59-1 | 7 | Diyafram | QSn6.5-0.1 | 12 | Disk | S30408 |
| 3 | Yay Üst Kapağı | S30408 | 8 | Yatak Contası | RPTFE | 13 | Küçük Yay | S30210 |
| 4 | Yay | S30210 | 9 | Üst Kapak | S30408 | 14 | Kör Tapa | HPb59-1 |
| 5 | Boğaz Ringi | H62 | 10 | Gövde | HPb59-1 | |||
| Model No. | Özellikler & Ölçüler (mm) | Ayar Basıncı (MPa) | ||||
|---|---|---|---|---|---|---|
| W1 | W2 | H1 | H2 | M | ||
| DYZ-06 | 45 | Ø57 | 80 | 102 | NPT 1/4 | 0.2 ～ 1.6 |
| DYZ-06A | 45 | Ø57 | 80 | 102 | NPT 1/4 | 1.0 ～ 2.76 |
| DYZ-06A2 | 45 | Ø57 | 80 | 102 | NPT 1/4 | 2.77 ～ 3.5 |
