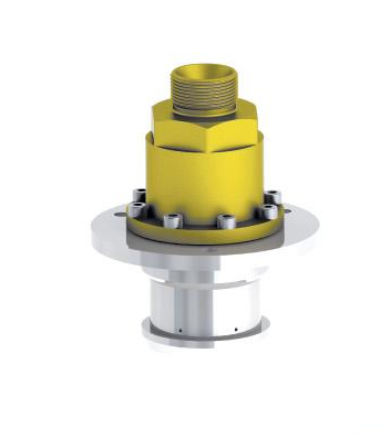

Özellikler |
---|
PN:4.0 MPa |
DN: Ø25 |
Dizayn Sıcaklığı:-196℃ ~+85℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

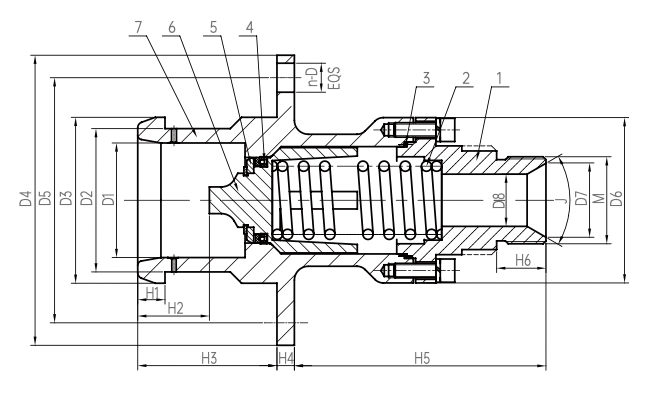

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Üst Başlık | HPb59-1 | 4 | Rondela A | D#9000 | 7 | Circlip | S30408 |
2 | Yay | S30210 | 5 | Rondela B | PTFE+S30210 | 8 | Yay Yatağı | S30408 |
3 | Altıgen Cıvata | S30408 | 6 | Sealing Cover | S30408 | 9 | Bağlantı | S30408 |
Model No. | Özellikler & Ölçüler (mm) | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
n-D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | H1 | H2 | H3 | H4 | H5 | H6 | M | J1 | |
DJK-25C | 4-Ø10 | Ø39.5 | Ø49 | Ø57 | Ø100 | Ø85 | Ø57 | Ø25.5 | Ø18 | 10 | 25.5 | 48 | 6 | 90 | 17 | M30x1.5 | 60° |
DJK-25C1 | 3-Ø7.2 | Ø39.5 | Ø49 | Ø57 | Ø100 | Ø82.5 | Ø57 | Ø25.5 | Ø18 | 10 | 25.5 | 48 | 6 | 75.5 | 17 | M30x1.5 | 60° |
DJK-25C2 | 4-Ø10 | Ø39.5 | Ø49 | Ø57 | Ø100 | Ø85 | Ø57 | Ø30 | Ø18 | 10 | 25.5 | 48 | 6 | 91 | 21 | M36x2 | 90° |
DJK-25C5 | 4-Ø10 | Ø39.5 | Ø49 | Ø57 | Ø100 | Ø85 | Ø57 | Ø30 | Ø18 | 10 | 25.5 | 48 | 6 | 80 | 21 | M36x2 | 90° |
DJK-25C6 | 4-Ø10 | Ø39.5 | Ø49 | Ø57 | Ø100 | Ø85 | Ø57 | Ø25.5 | Ø18 | 10 | 25.5 | 48 | 6 | 80 | 17 | M30x1.5 | 60° |
