Özellikler |
---|
PN:4.0 MPa |
DN: Ø6 |
Dizayn Sıcaklığı:-196℃ ~+85℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

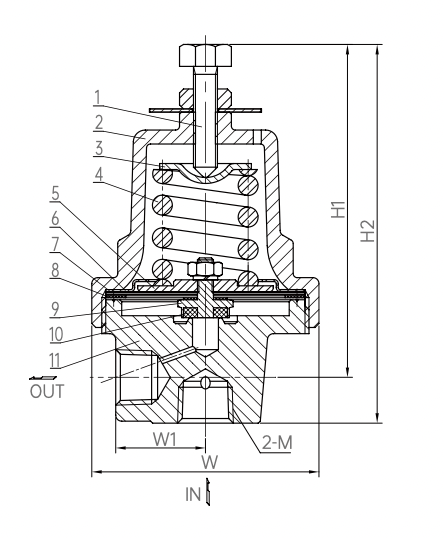

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Ayar Vidası | S30408 | 5 | Yay Alt Kapağı | HPb59-1 | 9 | Disk | S30408 |
2 | Başlık | HPb59-1 | 6 | Boğaz Ringi | H62 | 10 | Yatak Contası | PFA |
3 | Yay Üst Kapağı | S30408 | 7 | Diyafram | QSn6.5-0.1 | 11 | Gövde | HPb59-1 |
4 | Yay | S30210 | 8 | Yatak Contası | RPTFE |
Model No. | Özellikler & Ölçüler (mm) | Ayar Basıncı (MPa) | ||||
---|---|---|---|---|---|---|
H1 | H2 | W | W1 | M | ||
DYJ-06 | 81.5 | 93 | Ø57 | 22.5 | NPT1/4 | 0.2 ~ 1.6 |
DYJ-06B | 80.5 | 92 | Ø57 | 22.5 | NPT1/4 | 1.0 ~ 2.76 |
DYJ-06B1 | 81.5 | 92 | Ø57 | 22.5 | NPT1/4 | 2.77 ~ 3.5 |
