KRİYOJENİK EKONOMİZER PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø15 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

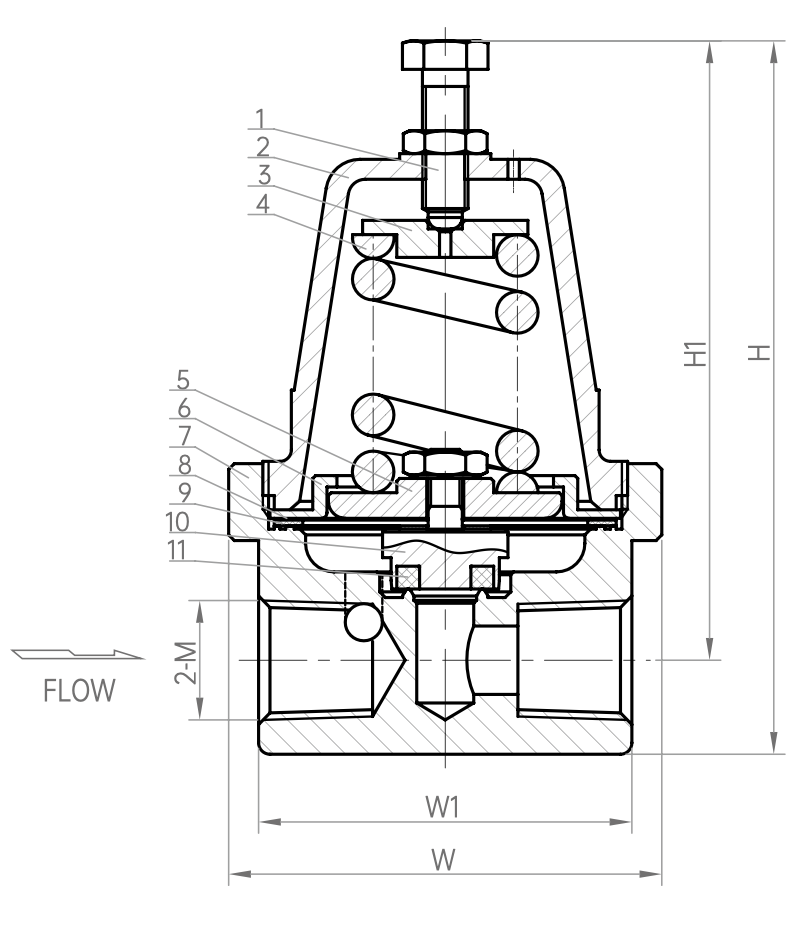

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Ayar Vidası | S31608 | 5 | Yay Alt Kapağı | HPb59-1 | 9 | Sızdırmazlık Contası | RPTFE |
| 2 | Başlık | CF8 | 6 | Boğaz Ringi | H62 | 10 | Disk | S30408 |
| 3 | Yay Üst Kapağı | HPb59-1 | 7 | Gövde | CF8 | 11 | Yatak Contası | PTFE+MoS2 |
| 4 | Yay | S30210 | 8 | Diyafram | QSn6.5-0.1 | |||
| Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı （MPa） | |||||
|---|---|---|---|---|---|---|---|
| H | H1 | W | W1 | D0 | M | ||
| DYJ-15 | 125 | 108 | Ø76 | 65 | Ø15 | Rc1/2 | 0.2 ～ 0.8 |
| DYJ-15A2 | 125 | 108 | Ø76 | 65 | Ø15 | Rc1/2 | 0.8 ～ 2.0 |
| DYJ-15A3 | 125 | 108 | Ø76 | 65 | Ø15 | Rc1/2 | 2.0 ～ 3.0 |
| DYJ-15A4 | 125 | 108 | Ø76 | 65 | Ø15 | Rc1/2 | 3.0 ～ 3.5 |
