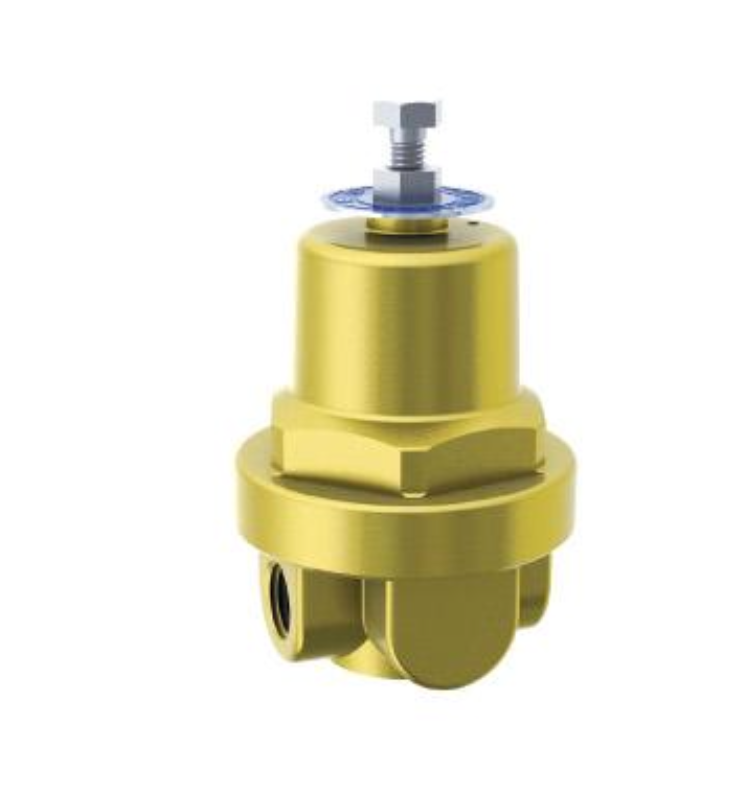

KRİYOJENİK EKONOMİZER PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

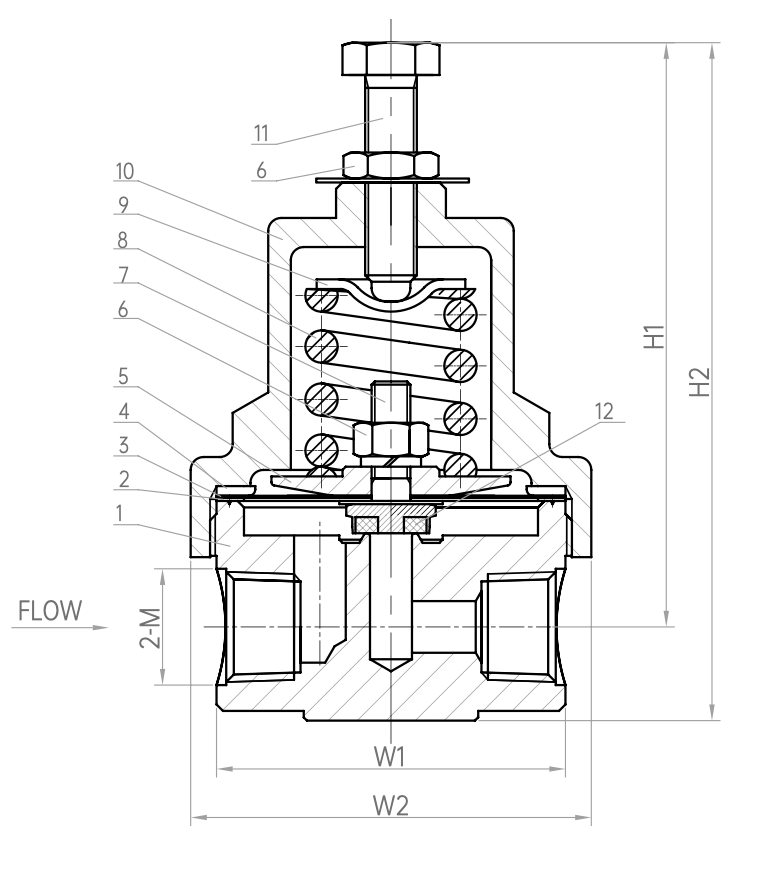

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | C37700 | 5 | Yay Alt Kapağı | S36000 | 9 | Yay Üst Kapağı | S30408 |
| 2 | Rondela | D#9000 | 6 | Somun | S30408 | 10 | Başlık | C37700 |
| 3 | Diyafram | QSn6.5-0.1 | 7 | Disk | C36000 | 11 | Ayar Vidası | S30408 |
| 4 | Boğaz Ringi | C36000 | 8 | Yay | S30210 | 12 | Yatak Contası | PFA |
| Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı(Mpa) | ||||
|---|---|---|---|---|---|---|
| H1 | H2 | W1 | W2 | M | ||
| TJ-10 | 88 | 105 | 54 | Ø62 | NPT3/8 | P2=0.2~1.6 |
| TJ-10A | 88 | 105 | 54 | Ø62 | NPT3/8 | P2=1.0~2.76 |
| TJ-10A1 | 88 | 105 | 54 | Ø62 | NPT3/8 | P2=2.76~3.5 |
