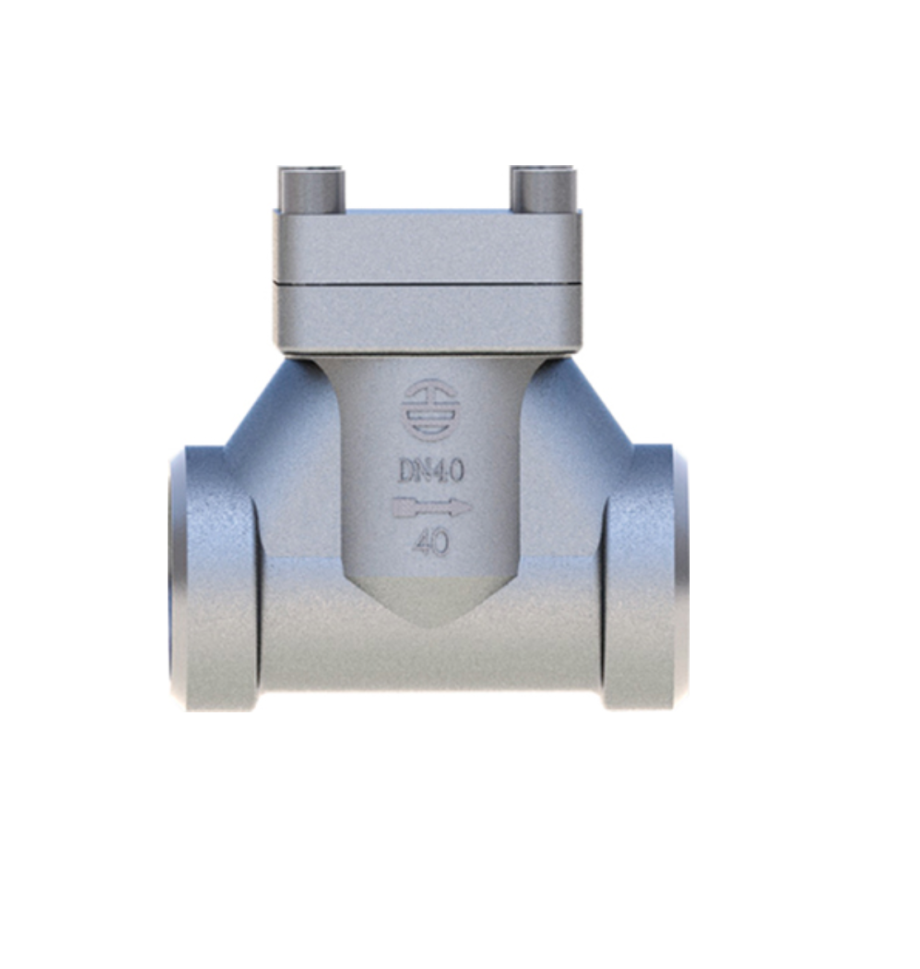

KRİYOJENİK FİLTRE PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr |
| Bağlantı Şekli: Soket Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

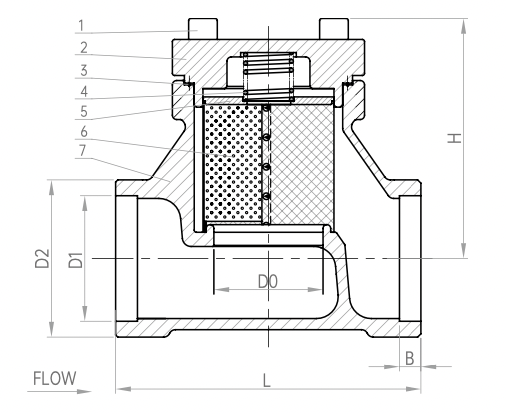

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Altıgen Cıvata | S30408 | 4 | Boğaz Somun Yayı | S30210 | 7 | Gövde | CF8 |
| 2 | Başlık | CF8 | 5 | Yay Pedi | S30408 | |||
| 3 | Yatak Contası | RPTFE | 6 | Filtre Elemanı | S30408 | |||
| Model No | Özellikler & Ölçüler (mm) | |||||
|---|---|---|---|---|---|---|
| H | L | D0 | D1 | D2 | B | |
| DGF-10 | 55 | 60 | Ø13 | Ø14.5 | Ø24 | 6 |
| DGF-15 | 62 | 65 | Ø15 | Ø18.5 | Ø29.5 | 6 |
| DGF-20 | 70 | 80 | Ø20 | Ø25.5 | Ø36 | 8 |
| DGF-25 | 77 | 90 | Ø25 | Ø32.5 | Ø43.5 | 8 |
| DGF-32 | 89 | 105 | Ø32 | Ø38.5 | Ø53 | 8 |
| DGF-40 | 98 | 120 | Ø40 | Ø45.5 | Ø62 | 8 |
| DGF-50 | 111 | 140 | Ø50 | Ø57.5 | Ø72 | 10 |
| DGF-10Y | 55 | 60 | Ø13 | Ø14.5 | Ø24 | 6 |
| DGF-15Y | 62 | 65 | Ø15 | Ø18.5 | Ø29.5 | 6 |
| DGF-20Y | 70 | 80 | Ø20 | Ø25.5 | Ø36 | 8 |
| DGF-25Y | 77 | 90 | Ø25 | Ø32.5 | Ø43.5 | 8 |
| DGF-32Y | 89 | 105 | Ø32 | Ø38.5 | Ø53 | 8 |
| DGF-40Y | 98 | 120 | Ø40 | Ø45.5 | Ø62 | 8 |
| DGF-50Y | 111 | 140 | Ø50 | Ø57.5 | Ø72 | 10 |
