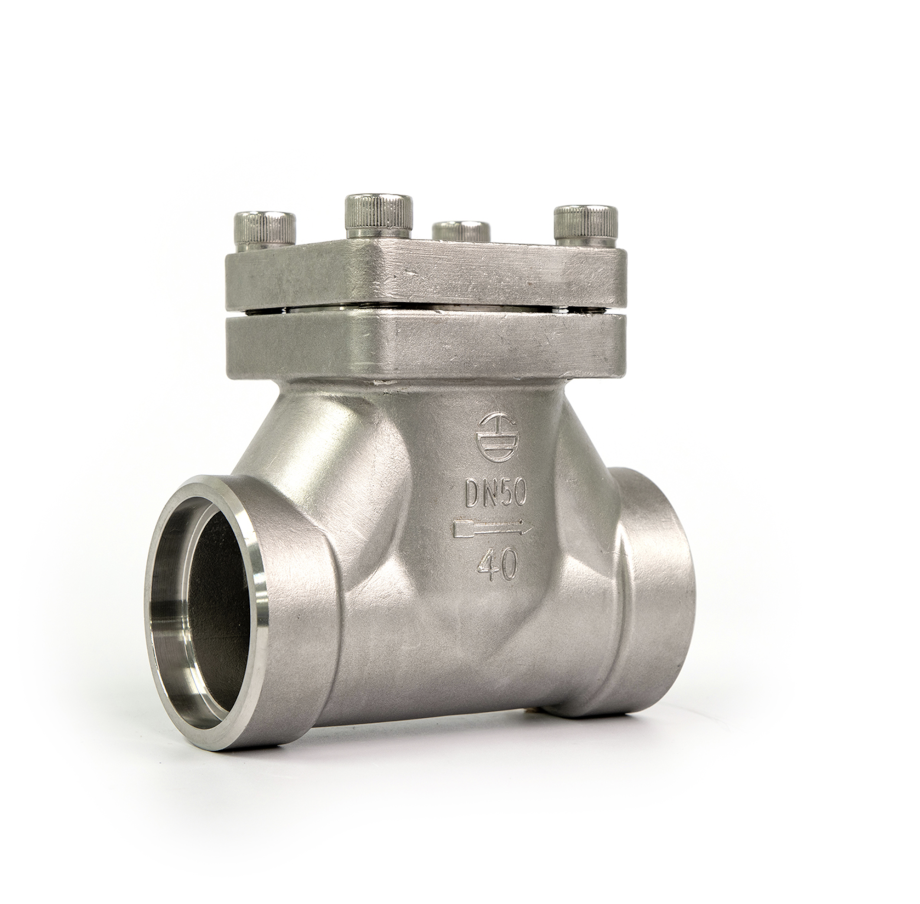

KRİYOJENİK FİLTRE PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr |
| Bağlantı Şekli: Alın Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

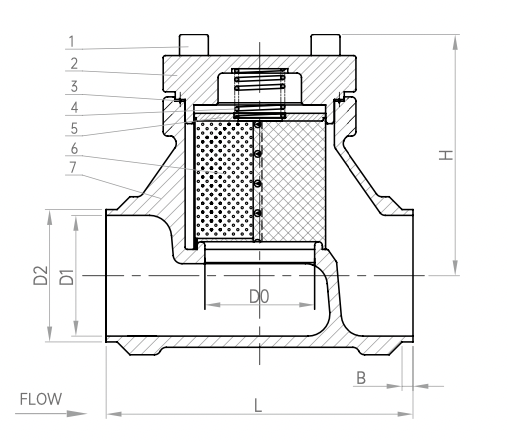

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Altıgen Cıvata | S30408 | 4 | Boğaz Somun Yayı | S30210 | 7 | Gövde | CF8 |
| 2 | Başlık | CF8 | 5 | Yay Pedi | S30408 | |||
| 3 | Yatak Contası | RPTFE | 6 | Filtre Elemanı | S30408 | |||
| Model No | Özellikler & Ölçüler (mm) | |||||
|---|---|---|---|---|---|---|
| H | L | D0 | D1 | D2 | B | |
| DGF-10A | 55 | 60 | Ø13 | Ø13 | Ø17 | 4 |
| DGF-15A | 62 | 65 | Ø15 | Ø17.08 | Ø21.3 | 5 |
| DGF-20A | 70 | 80 | Ø20 | Ø22.48 | Ø26.7 | 5 |
| DGF-25A | 77 | 90 | Ø25 | Ø27.9 | Ø33.4 | 5 |
| DGF-32A | 89 | 105 | Ø32 | Ø36 | Ø42.2 | 5 |
| DGF-40A | 98 | 120 | Ø40 | Ø43 | Ø48.3 | 5 |
| DGF-50A | 111 | 140 | Ø50 | Ø55 | Ø60.3 | 5 |
| DGF-15K | 62 | 65 | Ø15 | Ø14 | Ø18 | 5 |
| DGF-20K | 70 | 80 | Ø20 | Ø20 | Ø25 | 5 |
| DGF-25K | 77 | 90 | Ø25 | Ø27 | Ø32 | 5 |
| DGF-32K | 89 | 105 | Ø32 | Ø32 | Ø38 | 5 |
| DGF-40K | 98 | 120 | Ø40 | Ø39 | Ø45 | 5 |
| DGF-50K | 111 | 140 | Ø50 | Ø51 | Ø57 | 5 |
