Özellikler |
---|
PN:4.0 MPa |
DN: Ø10~Ø25 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr |
Bağlantı Şekli: Thread Bağlantı Şekli |

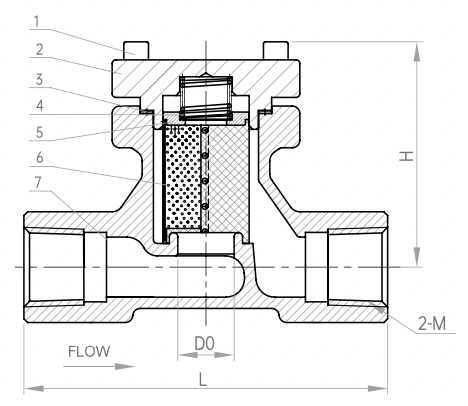

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Altıgen Cıvata | S30408 | 4 | Boğaz Somun Yayı | S30210 | 7 | Gövde | CF8 |
2 | Başlık | CF8 | 5 | Yay Pedi | S30408 | |||
3 | Yatak Contası | RPTFE | 6 | Filtre Elemanı | S30408 |
Model No | Özellikler & Ölçüler (mm) | |||
---|---|---|---|---|
H | L | D0 | D1 | |
DGF-10NPT | 55 | 60 | Ø13 | NPT 3/8 |
DGF-15NPT | 62 | 65 | Ø15 | NPT 1/2 |
DGF-20NPT | 70 | 80 | Ø20 | NPT 3/4 |
DGF-25NPT | 77 | 90 | Ø25 | NPT 1 |
