Özellikler |
---|
PN:4.0 MPa |
DN: Ø65~Ø100 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr |
Bağlantı Şekli: Soket Kaynaklı |

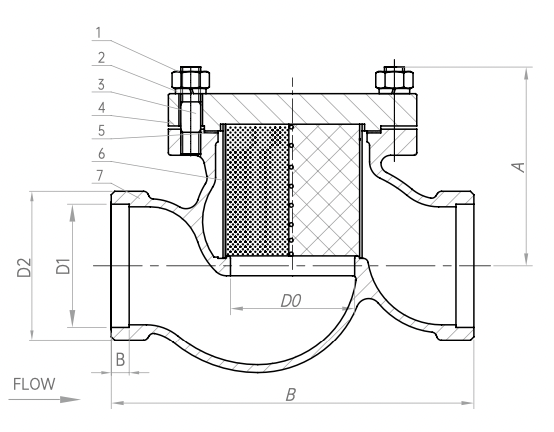

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Somun | S30408 | 4 | Başlık | S30408 | 7 | Gövde | CF8 |
2 | Yay Rondela | S30408 | 5 | Rondela | RPTFE | |||
3 | Double End Stud | S30408 | 6 | Filtre Elemanı | S30408 |
Model No | Özellikler & Ölçüler (mm) | |||||
---|---|---|---|---|---|---|
A | B | D0 | D1 | D2 | B | |
DGF-65B | 112 | 216 | Ø65 | Ø76.5 | Ø85 | 15 |
DGF-80B | 118 | 241 | Ø80 | Ø89.5 | Ø103 | 15 |
DGF-100B | 138 | 292 | Ø100 | Ø108.5 | Ø120 | 15 |
