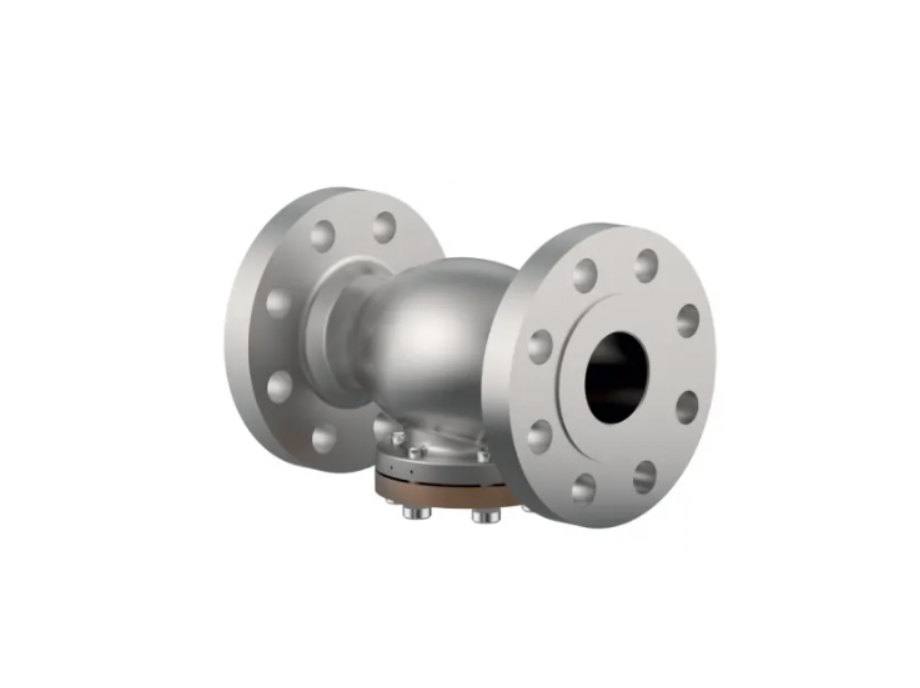

Özellikler |
---|
PN:4.0 MPa |
DN: Ø15~Ø50 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr |
Bağlantı Şekli: Flanged Connection with PN 40 |

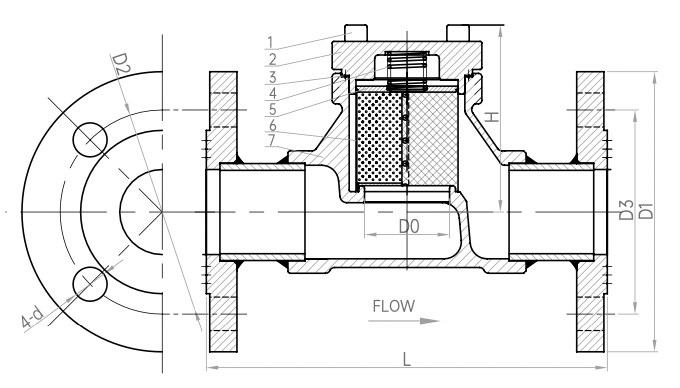

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Altıgen Cıvata | S30408 | 4 | Boğaz Somun Yayı | S30210 | 7 | Gövde | CF8 |
2 | Başlık | CF8 | 5 | Yay Pedi | S30408 | |||
3 | Yatak Contası | RPTFE | 6 | Filtre Elemanı | S30408 |
Model No | Özellikler & Ölçüler (mm) | ||||||
---|---|---|---|---|---|---|---|
H | L | D0 | D1 | D2 | D3 | d | |
DGF-15F | 62 | 129 | Ø15 | Ø95 | Ø65 | Ø45 | Ø14 |
DGF-20F | 70 | 154 | Ø20 | Ø105 | Ø75 | Ø58 | Ø14 |
DGF-25F | 77 | 166 | Ø25 | Ø115 | Ø85 | Ø68 | Ø14 |
DGF-32F | 89 | 185 | Ø32 | Ø140 | Ø100 | Ø78 | Ø18 |
DGF-40F | 98 | 214 | Ø40 | Ø150 | Ø110 | Ø88 | Ø18 |
DGF-50F | 111 | 240 | Ø50 | Ø165 | Ø125 | Ø102 | Ø18 |
