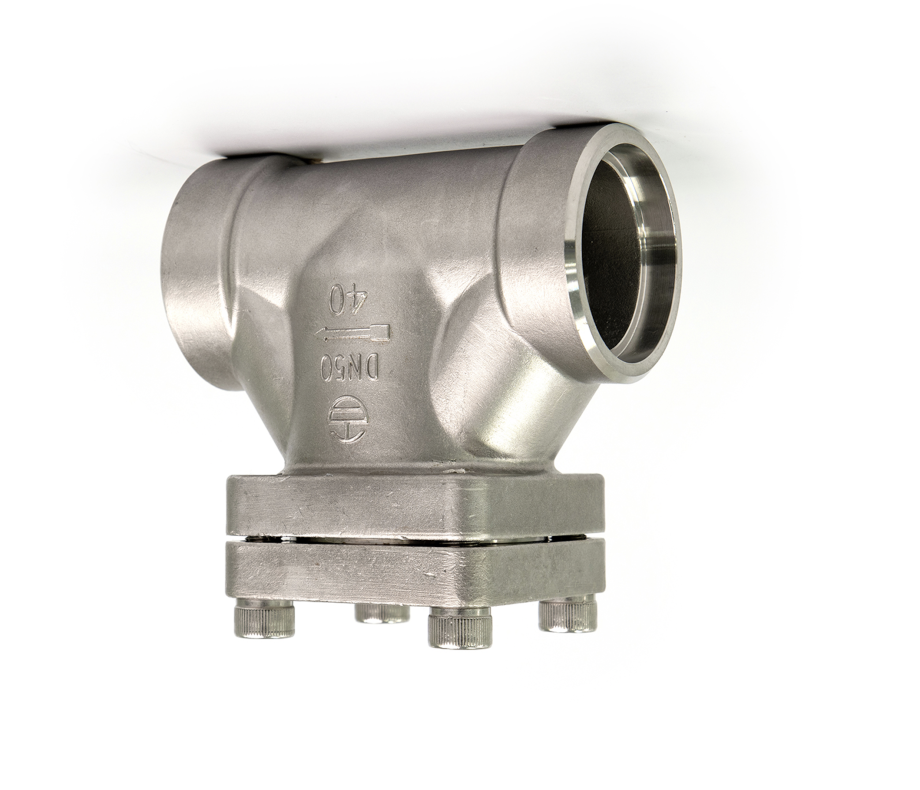

KRİYOJENİK FİLTRE PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Soket Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

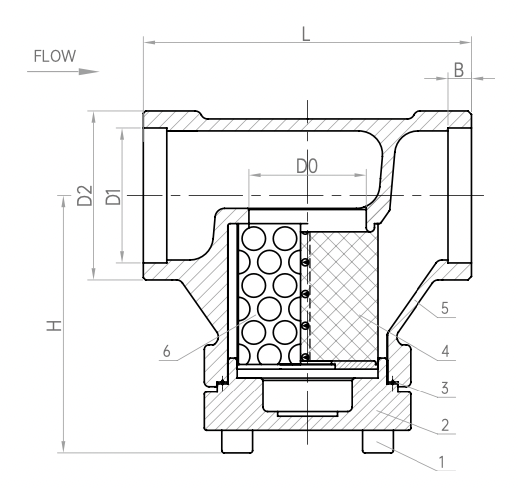

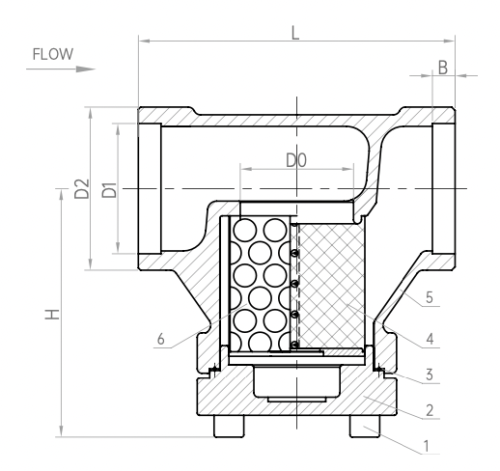

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Cıvata | S30408 | 3 | Yatak Contası | D#9000 | 5 | Gövde | B62 |
| 2 | Başlık | B62 | 4 | Pirinç Filtre | 50 mesh veya Monel Filtre 1000 mesh B63 | 6 | Filtre Muhafazası | HPb59-1 |
| Model No | Özellikler & Ölçüler (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| H | L | D0 | D1 Metric Sistem | D1 British Sistem | D2 | B | Cv | |
| DGF-10.99.xx | 55 | 60 | 13 | 14.5 | 17.8 | 24 | 6 | 1.7 |
| DGF-15.99.xx | 62 | 65 | 15 | 18.5 | 21.8 | 29.5 | 6 | 3.9 |
| DGF-20.99.xx | 70 | 80 | 20 | 25.5 | 27.4 | 36 | 8 | 7.5 |
| DGF-25.99.xx | 77 | 90 | 25 | 32.5 | 34.2 | 43.5 | 8 | 11.0 |
| DGF-32.99.xx | 89 | 105 | 32 | 38.5 | 42.9 | 53 | 8 | 16.2 |
| DGF-40.99.xx | 98 | 120 | 40 | 45.5 | 48.8 | 62 | 8 | 24.3 |
| DGF-50.99.xx | 111 | 140 | 50 | 57.5 | 60.8 | 72 | 10 | 32.4 |
