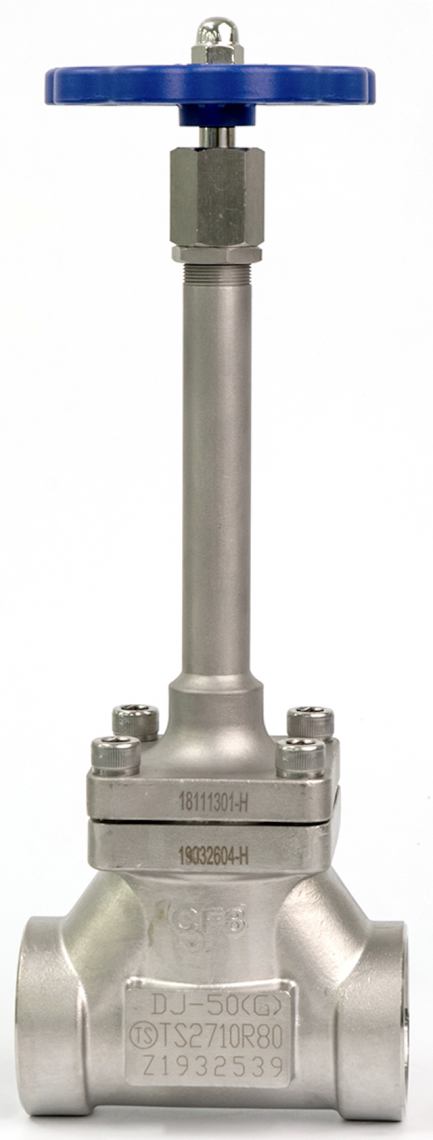

KRİYOJENİK G. V. ÇEKVALFLİ PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø25~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Soket Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Başlık Cıvatası | S30408 | 11 | Somun | S30408 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı somunu | S30408 |
| 3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | |||
| 5 | Başlık | S30408 | 10 | Çevirme Kolu | Y102 | |||

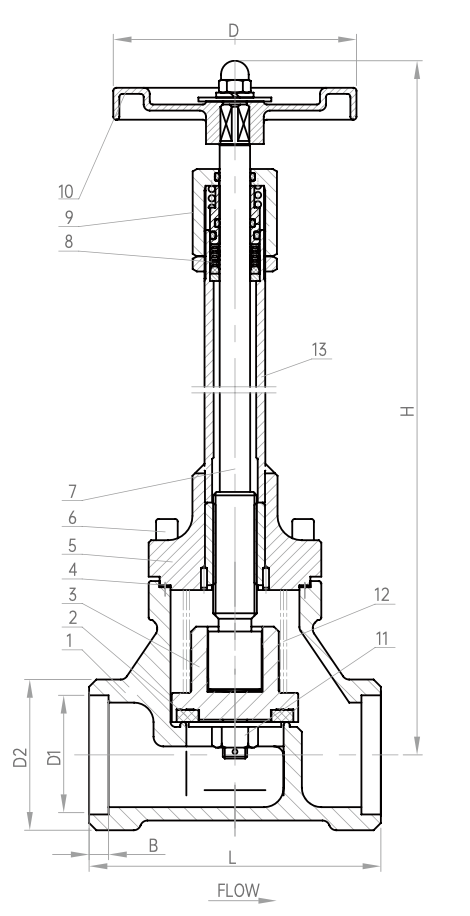

| Model No | Özellikler & Ölçüler (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| H Açık | H Kapalı | L | D | D0 | D1 | D2 | B | |
| DJ-25H | 295 | 282 | 90 | Ø100 | Ø25 | Ø32.5 | Ø43.5 | 8 |
| DJ-40H | 373.5 | 356 | 120 | Ø125 | Ø40 | Ø45.5 | Ø62 | 8 |
| DJ-50H | 384.5 | 361.5 | 140 | Ø140 | Ø50 | Ø57.5 | Ø72 | 10 |
| DJ-25HY | 295 | 282 | 90 | Ø100 | Ø25 | Ø34.5 | Ø43.5 | 8 |
| DJ-40HY | 373.5 | 356 | 120 | Ø125 | Ø40 | Ø49 | Ø62 | 8 |
| DJ-50HY | 384.5 | 361.5 | 140 | Ø140 | Ø50 | Ø61.1 | Ø72 | 10 |
