Özellikler |
---|
PN:4.0 MPa |
DN: Ø10 |
Dizayn Sıcaklığı:-196℃ ~+85℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

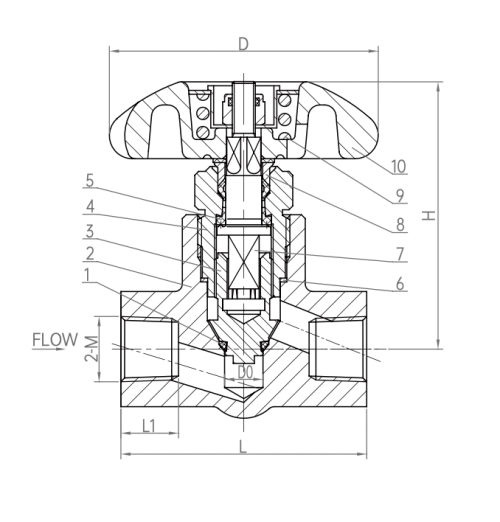

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Yatak Contası | PCTFE | 5 | Rondela | PTFE | 9 | Yay | S30210 |
2 | Gövde | HPb59-1 | 6 | Rondela | T2 | 10 | Çevirme Kolu | ZL10 |
3 | Gate | HPb59-1 | 7 | Hareketli Mil | HPb59-1 | |||
4 | Boğaz Somunu | HPb59-1 | 8 | Boğaz Somunu | HPb59-1 |
Model No. | Özellikler & Ölçüler (mm) | Ağırlık(kg) | |||||
---|---|---|---|---|---|---|---|
D | D0 | H | M | L | L1 | ||
DJ-10PA | Ø70 | Ø10 | 69 | NPT 1/4 | 64 | 12 | 0.60 |
DJ-10PB | Ø70 | Ø10 | 69 | NPT 3/8 | 64 | 15 | 0.60 |
DJ-10PC | Ø70 | Ø10 | 69 | NPT 1/2 | 64 | 16 | 0.60 |
