Özellikler |
---|
PN:4.0 MPa |
DN: Ø10 |
Dizayn Sıcaklığı:-196℃ ~+85℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

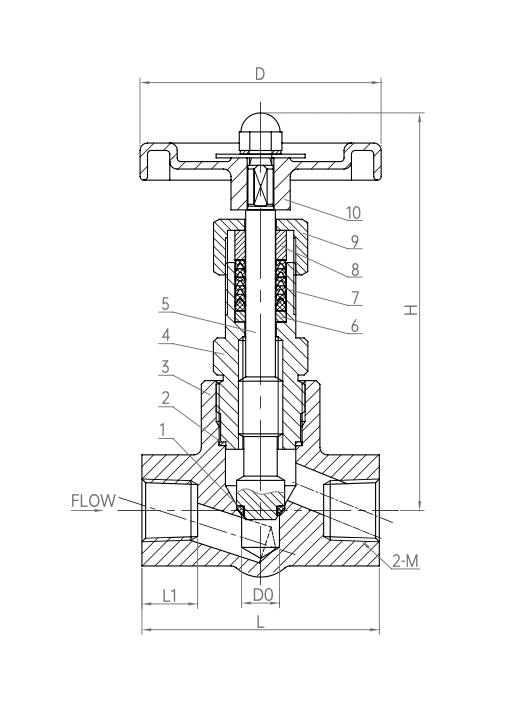

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Yatak Contası | PCTFE | 5 | Hareketli Mil | HPb59-1 | 9 | Boğaz Somunu | HPb59-1 |
2 | Rondela | T2 | 6 | Rondela | HPb59-1 | 10 | Çevirme Kolu | ZL10 |
3 | Gövde | HPb59-1 | 7 | Rondela | PTFE | |||
4 | Boğaz Somunu | HPb59-1 | 8 | Boğaz Somunu | HPb59-1 |
Model No. | Özellikler & Ölçüler (mm) | Ağırlık (kg) | |||||
---|---|---|---|---|---|---|---|
D | D0 | H | M | L | L1 | ||
DJ-10PAH | Ø65 | Ø10 | 107 | NPT 1/4 | 63.5 | 12 | 0.64 |
DJ-10PBH | Ø65 | Ø10 | 107 | NPT 3/8 | 63.5 | 15 | 0.64 |
DJ-10PCH | Ø65 | Ø10 | 107 | NPT 1/2 | 63.5 | 16 | 0.56 |
