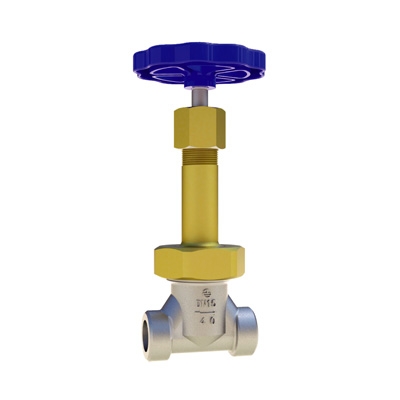

Özellikler |
---|
PN:4.0 MPa |
DN: Ø10~Ø50 |
Dizayn Sıcaklığı:-196℃ ~+85℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bağlantı Şekli: Soket Kaynaklı |

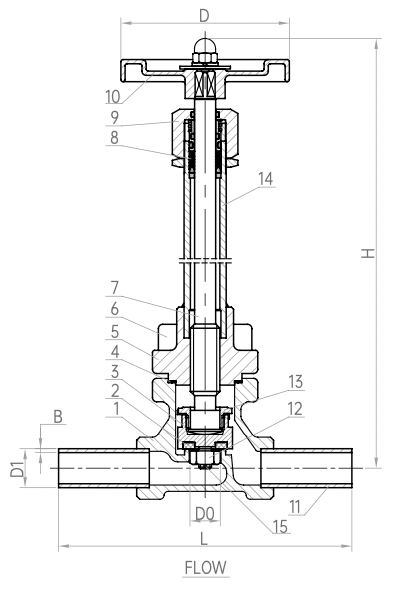

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Gövde | B62 | 6 | Cıvata | S30408 | 11 | Somun | C36000 |
2 | Yatak Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
3 | Disk | C36000 | 8 | Ring | PTFE | 13 | Bağlantı Borusu | S30408 |
4 | Ring | D#9000 | 9 | Boğaz Somunu | S30408 | 14 | Split Pin | H62 |
5 | Başlık | C37700 | 10 | Çevirme Kolu | Y102 |
Model No. | Özellikler & Ölçüler (mm) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
H Açık | H Kapalı | L | D | D0 | D1 Metrik Sistem | D1 British Sistem | D2 | B | Cv | |
DJ-10.99.xxx | 221 | 215 | 60 | 65 | 13 | 14.5 | 17.8 | 24 | 6 | 2.1 |
DJ-15.99.xxx | 257 | 248 | 65 | 80 | 15 | 18.5 | 21.8 | 29.5 | 6 | 2.9 |
DJ-20.99.xxx | 263 | 254 | 80 | 80 | 20 | 25.5 | 27.4 | 36 | 8 | 6.1 |
DJ-25.99.xxx | 295 | 282 | 90 | 100 | 25 | 32.5 | 34.2 | 43.5 | 8 | 9.3 |
DJ-32.99.xxx | 305.5 | 291 | 105 | 100 | 32 | 38.5 | 42.9 | 53 | 8 | 16 |
DJ-40.99.xxx | 373.5 | 356 | 120 | 125 | 40 | 45.5 | 48.8 | 62 | 8 | 22 |
DJ-50.99.xxx | 384.5 | 361.5 | 140 | 140 | 50 | 57.5 | 60.8 | 72 | 10 | 38 |
